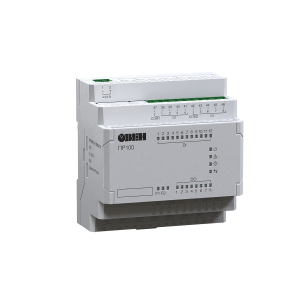

ПР100 – компактное программируемое реле для локальных систем автоматизации.
Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д. Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также аналоговые выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB
Особенности прибора ПР100 – компактное программируемое реле
Подключаемое оборудование
- 4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
- До 8 релейные выходов.
Коммуникационные возможности
Интерфейс RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности
- Автоматный корпус.
- Ширина корпуса 5 «автоматов» (5 DIN).
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Функциональные возможности
- Энергонезависимые переменные.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
Эксплуатация
- Два исполнения: 12 и 20 каналов ввода/вывода.
- Две модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Работа в неотапливаемых помещениях: -40…+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Варианты исполнения:
ПР100-24.0804.03.0
ПР100-24.0804.03.1
ПР100-24.1208.03.0
ПР100-24.1208.03.1
ПР100-230.0804.01.0
ПР100-230.0804.01.1
ПР100-230.1208.01.1
ПР100-230.1208.01.0
