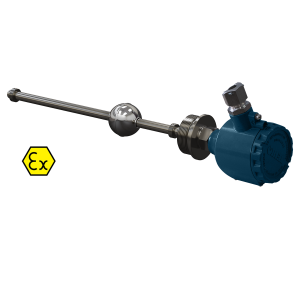

Поплавковые датчики уровня ОВЕН ПДУ-RS-Exd

поплавковые датчики уровня овен пду rs

Поплавковые датчики уровня ОВЕН ПДУ-RS-Exd предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: различными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L. Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:

  • Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
  • Цифровой интерфейс RS-485 (Modbus RTU)
  • Диапазон преобразования уровня: 250…4 000 мм.
  • Дискретность преобразования: 5 или 10 мм.
  • Температура измеряемой среды: –60…+ 125 °C.
  • Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
  • Плотность рабочей среды: ≥ 0,65 г/см3.
  • Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
  • Возможно изготовление с резьбовым креплением G2.
  • Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.
  • Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
  • Срок службы не менее 12 лет.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

принцип действия и особенности конструкции овен пду-и-exd

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Применение

Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS-Exd значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.

применение овен пду-rs-exd

Технические характеристики Поплавковые датчики уровня ОВЕН ПДУ-RS-Exd

Наименование параметраЗначение
Характеристики питания
Напряжение питания постоянного тока10…42 В
Потребляемая мощность, не более0,35 ВА
Выходной сигналRS-485
Время установления рабочего режима (предварительный прогрев):
— после включения напряжения питания, не более10 мин
— после кратковременного (не более 5 с) пропадания напряжения питания, не более10 с
Метрологические характеристики
Диапазон преобразования уровня (L)от 0 до 250…4 000 мм(в зависимости от исполнения)
Дискретность преобразования5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связиModbus RTU
Режим работы в сетиSlave
Входное сопротивление96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуареВертикально
Материал рабочей части датчикаСталь 12Х18Н10Т (шток)и AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254IP67
Максимальный диаметр отверстия кабельного ввода8,5 мм
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видомвзрывозащиты «взрывонепроницаемые оболочки «d»1 Ex d IIC T4 Gb

Условия эксплуатации:

  • Температура окружающей среды: -40…+85 °С.
  • Температура контролируемой среды: -60…+125 °С.
  • Давление контролируемой среды:
    • не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
    • не более 1 МПа – для датчиков с присоединением CLAMP.
  • Плотность контролируемой среды – не менее 0,65 г/см3.
  • Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

Для ПДУ-RS-Exd с присоединением G2

пду-rs.x.x-exd

ОВЕН ПДУ-RS-Exd с присоединением типа CLAMP в соответствии с DIN 32676

овен пду-rs-exd с присоединением типа clamp

Для ПДУ-RS-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015

пду-rs.x.x.ф.х.х.01.х-exd

Варианты исполнения Поплавковые датчики уровня ОВЕН ПДУ-RS-Exd

ПДУ-RS.250.10-ЕХD Преобразование до 250 мм с дискретностью 10 ммПДУ-RS.1000.10-ЕХD Преобразование до 1000 мм с дискретностью 10 мм
ПДУ-RS.250.5-ЕХD Преобразование до 250 мм с дискретностью 5 ммПДУ-RS.1250.10-ЕХD Преобразование до 1250 мм с дискретностью 10 мм
ПДУ-RS.500.5-ЕХD Преобразование до 500 мм с дискретностью 5 ммПДУ-RS.1500.10-ЕХD Преобразование до 1500 мм с дискретностью 10 мм
ПДУ-RS.750.5-ЕХD Преобразование до 750 мм с дискретностью 5 ммПДУ-RS.1750.10-ЕХD Преобразование до 1750 мм с дискретностью 10 мм
ПДУ-RS.1000.5-ЕХD Преобразование до 1250 мм с дискретностью 10 ммПДУ-RS.2000.10-ЕХD Преобразование до 2000 мм с дискретностью 10 мм
ПДУ-RS.1250.5-ЕХD Преобразование до 1250 мм с дискретностью 5 ммПДУ-RS.2250.10-ЕХD Преобразование до 2250 мм с дискретностью 10 мм
ПДУ-RS.1500.5-ЕХD Преобразование до 1500 мм с дискретностью 5 ммПДУ-RS.2500.10-ЕХD Преобразование до 2500 мм с дискретностью 10 мм
ПДУ-RS.1750.5-ЕХD Преобразование до 1750 мм с дискретностью 5 ммПДУ-RS.2750.10-ЕХD Преобразование до 2750 мм с дискретностью 10 мм
ПДУ-RS.2000.5-ЕХD Преобразование до 2000 мм с дискретностью 5 ммПДУ-RS.3000.10-ЕХD Преобразование до 3000 мм с дискретностью 10 мм
ПДУ-RS.2250.5-ЕХD Преобразование до 2250 мм с дискретностью 5 ммПДУ-RS.3250.10-ЕХD Преобразование до 3250 мм с дискретностью 10 мм
ПДУ-RS.2500.5-ЕХD Преобразование до 2500 мм с дискретностью 5 ммПДУ-RS.3500.10-ЕХD Преобразование до 3500 мм с дискретностью 10 мм
ПДУ-RS.2750.5-ЕХD Преобразование до 2750 мм с дискретностью 5 ммПДУ-RS.3750.10-ЕХD Преобразование до 3750 мм с дискретностью 10 мм
ПДУ-RS.3000.5-ЕХD Преобразование до 3000 мм с дискретностью 5 ммПДУ-RS.4000.10-ЕХD Преобразование до 4000 мм с дискретностью 10 мм
ПДУ-RS.3250.5-ЕХD Преобразование до 3250 мм с дискретностью 5 ммПДУ-RS.1500.10.Ф.65.1.01.В-ЕХD Преобразование до 1500 мм с дискретностью 10 мм
ПДУ-RS.3500.5-ЕХD Преобразование до 3500 мм с дискретностью 5 ммПДУ-RS.2000.10.Ф.65.1.01.В-ЕХD Преобразование до 2000 мм с дискретностью 10 мм
ПДУ-RS.3750.5-ЕХD Преобразование до 3750 мм с дискретностью 5 ммБ.П.7.G2.40.2 Бобышка прямая для датчика ПДУ-И с приварным штуцером резьбой G2 длиной 40 мм из стали AISI 304
ПДУ-RS.4000.5-ЕХD Преобразование до 4000 мм с дискретностью 5 ммКОМПЛЕКТ СLАМР DN80 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN80. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение.
ПДУ-RS.500.10-ЕХD Преобразование до 500 мм с дискретностью 10 ммКОМПЛЕКТ СLАМР DN100 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN100. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение.
ПДУ-RS.750.10-ЕХD Преобразование до 750 мм с дискретностью 10 ммКОМПЛЕКТ СLАМР DN65 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN65. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение.
