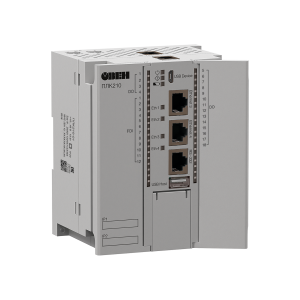

ПЛК210 контроллер для средних и распределенных систем автоматизации
ОВЕН ПЛК210 – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности. Контроллер программируется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet. Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.
Особенности и преимущества ПЛК210 контроллера
Высокая производительность
- Процессор ARM® Cortex-A8 с частотой 800 МГц
- Большой объем памяти:
- ROM 512 Мбайт (NAND)
- RAM 256 Мбайт (DDR3)
- RETAIN 64 Кбайт (MRAM)
- Операционная система Linux с RT-патчем
- Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU
Расширенные коммуникационные возможности
- Ethernet дает ряд преимуществ:
- высокая скорость опроса;
- мультимастерность;
- вариативная топология сети
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT
- Поддержка прикладных протоколов NTP, FTP, HTTP, HTTPS, SSH
- Поддержка Web-визуализации CODESYS
- Web-интерфейс для настройки и диагностики контроллера
- Простое подключение к OwenCloud
Увеличенная надежность
- Двойной ввод питания для резервирования по питанию
- Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP)
- Встроенный Firewall
Эргономичный корпус
- Крепление на DIN-рейку или на стену
- Съемные клеммники с невыпадающими винтами
- Удобная система укладки кабеля
- Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой
Эксплуатация в тяжелых условиях
- Расширенный диапазон питающего напряжения: =10…48 В
- Расширенный диапазон температуры окружающей среды: -40…+55 °С
Технические характеристики ПЛК210 контроллера
| Параметр | Значение (свойства) |
Питание
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
Вычислительные ресурсы
| Центральный процессор | RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | LinuxВерсия ядра 4.14.67 |
Интерфейсы связи
Ethernet 100 Base-T
| Количество портов | 4 × Ethernet 10/100 Мбит/c (RJ45) Порты 1–3 – коммутатор Порт 4 – отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы* | Modbus-TCP (Master / Slave) OPC UA (Server) MQTT |
| Поддерживаемые прикладные протоколы | NTP FTP HTTP HTTPS SSH |
RS-485
| Количество портов | 2 |
| Поддерживаемые протоколы* | Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
RS-232
| оличество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* | Modbus RTU (Master / Slave) Modbus ASCII (Master / Slave) ОВЕН (Master) |
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
USB Device
| Количество портов | 1 × micro USB (RNDIS) |
| Поддерживаемые протоколы | CODESYS Gateway FTP HTTP HTTPS SSH |
Подключаемые накопители
USB Host
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 / 1.1 |
SD card
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
Часы реального времени
Погрешность хода, не более:
| – при температуре +25 °С | 3 секунды в сутки |
| – при температуре -40 и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
Общие сведения
| Габаритные размеры | (105×124×83) ±1 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
Варианты исполнения:
ПЛК210-01-CS
12xFDI, 18xDO(Р)
ПЛК210-02-CS
12xFDI, 12xDI, 12xDO(Р)
ПЛК210-03-CS
12xFDI, 12xDI, 8xFDO(K), 8xDO(K)
ПЛК210-04-CS
12xFDI, 4xAI, 12xDO(Р)
