ПЛК100/150/154 контроллеры для малых систем с AI/DI/DO/AO

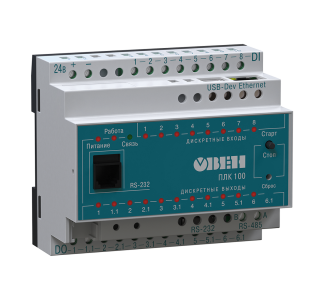

ОВЕН ПЛК100/150/154 – моноблочные контроллеры с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем.

Предназначен:

  • Создание систем управления малыми и средними объектами.
  • Построение систем диспетчеризации.
  • Управление малыми станками и механизмами

Преимущества ПЛК100/150/154 контроллеров

  • Компактный корпус с креплением на DIN-рейку.
  • Дискретные и аналоговые1 входы/выходы «на борту» с возможностью расширения их количества путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
  • Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
  • Большое количество интерфейсов на борту:
    • Ethernet;
    • RS-485;
    • RS-232 Debug;
    • RS-2322;
    • USB Device2.

Простое и удобное программирование в системе CODESYS V2.3 через порты USB Device2, Ethernet, RS-232 Debug.

Контроллер поддерживает работу с нестандартными протоколами по любому из интерфейсов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».

Встроенные часы реального времени.

1 – Встроенные аналоговые входы/выходы предусмотрены только для ПЛК150 и ПЛК154
2 – Дополнительный RS-232 и USB Device предусмотрены только для ПЛК100

Сравнительная таблица ПЛК100, ПЛК150 и ПЛК154 контроллеров

ПараметрПЛК100ПЛК150ПЛК154
Дискретные входы864
Дискретные выходыПЛК100-24/220.Р:
6 э/м реле
ПЛК100-24.К:
12 транзисторных выходов
4 э/м реле4 э/м реле
Аналоговые входы44
Аналоговые выходы24
ИнтерфейсыEthernet 100 Ваsе-Т
RS-232RS-232 Debug
RS-485
USB 2.0-Device
Ethernet 100 Base-T
RS-232
RS-485
Ethernet 100 Base-T
RS-232
RS-485
Напряжение питанияПЛК100-24:
=18…29 В
ПЛК100-220:
~90…264 В
47…63 Гц
~90…264 В
47…63 Гц
~90…264 В
47…63 Гц

Варианты исполнения:

ПЛК100-24.Р-L
24VDC, 8xDI, 6xDO(Р), RS-232-Debug, USB-Device, 360 байт
ПЛК100-220.Р-М
230VAC, 8xDI, 6xDO(Р), RS-232-Debug, USB-Device, 25 Кбайт
ПЛК100-24.К-L
24VDC, 8xDI, 12xDO(К), RS-232-Debug, USB-Device, 360 байт
ПЛК100-24.К-М
24VDC, 8xDI, 12xDO(К), RS-232-Debug, USB-Device, 25 Кбайт
ПЛК100-24.Р-М
24VDC, 8xDI, 6xDO(Р), RS-232-Debug, USB-Device, 25 Кбайт
ПЛК100-220.Р-L
230VAC, 8xDI, 6xDO(Р), RS-232-Debug, USB-Device, 360 байт
ПЛК150-220.А-М
230VAC, 6xDI, 4xDO(Р), 4хAI, 2xAO(И/У), 25 Кбайт
ПЛК150-220.И-М
230VAC, 6xDI, 4xDO(Р), 4хAI, 2xAO(И), 25 Кбайт
ПЛК150-220.У-М
230VAC, 6xDI, 4xDO(Р), 4хAI, 2xAO(У), 25 Кбайт
ПЛК154-220.А-М
230VAC, 4xDI, 4xDO(Р), 4хAI, 4xAO(И/У), 25 Кбайт
ПЛК150-220.И-L
230VAC, 6xDI, 4xDO(Р), 4хAI, 2xAO(И), 360 байт
ПЛК150-220.У-L
230VAC, 6xDI, 4xDO(Р), 4хAI, 2xAO(У), 360 байт
ПЛК150-220.А-L
230VAC, 6xDI, 4xDO(Р), 4хAI, 2xAO(И/У), 360 байт
ПЛК154-220.А-L
230VAC, 4xDI, 4xDO(Р), 4хAI, 4xAO(И/У), 360 байт
ПЛК154-220.И-L
230VAC, 4xDI, 4xDO(Р), 4хAI, 4xAO(И), 360 байт
ПЛК154-220.У-L
230VAC, 4xDI, 4xDO(Р), 4хAI, 4xAO(У), 360 байт
ПЛК154-220.И-М
230VAC, 4xDI, 4xDO(Р), 4хAI, 4xAO(И), 25 Кбайт
ПЛК154-220.У-М
230VAC, 4xDI, 4xDO(Р), 4хAI, 4xAO(У), 25 Кбайт
