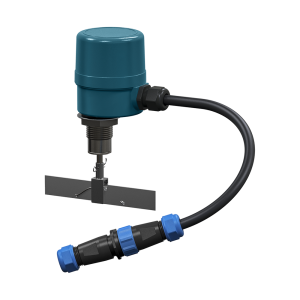

ОВЕН РСУ80 — ротационный сигнализатор уровня предназначен для контроля уровня сыпучих материалов в промышленности и сельском хозяйстве. Принцип действия ротационного сигнализатора основан на возникновении реактивного момента мотора, встроенного в корпус датчика. Датчик оснащен лопастями, которые вращаются со скоростью 1 об/мин. Когда продукт достигает уровня лопастей, он блокирует их вращение. На валу двигателя создается реактивный момент, из-за чего срабатывает микровыключатель (реле) выходной цепи сигнализатора.
Особенностью датчика является нечувствительность к налипанию рабочей среды. РСУ80 может успешно использоваться со следующими веществами:
- Пластиковые гранулы, песок.
- Порошковые вещества, лекарства.
- Опилки, древесная и металлическая стружка.
Технические характеристики ОВЕН РСУ80
| Наименование | Параметр |
| Электрические параметры | |
| Напряжение питания | ~230 В |
| Коммутируемый ток, не более | 5 А |
| Крутящий момент двигателя | 0,049 Н*м |
| Мощность двигателя | 1,5 Вт |
| Безопасность | |
| Степень защиты по ГОСТ 14254: | |
| — корпуса | IP65 |
| — разъема | IP68 |
| Класс защиты от поражения электрическим током по ГОСТ IEC 61010-1 | 0I |
| Сопротивление изоляции (вход-корпус), не менее | 100 МОм |
| Конструктивные параметры | |
| Материал корпуса | Цинковый сплав ZAMAK 5 |
| Материал вала и лопастей | Нержавеющая сталь AISI 304 |
| Габаритные размеры | См. раздел «Габаритные и установочные размеры» |
| Присоединительная резьба | G3/4 |
| Диаметр наружной оболочки соединительного кабеля | 7…12 мм |
| Сечение соединительных проводов, не более | 1,5 мм2 |
| Условия эксплуатации | |
| Температура окружающей среды | -10…+60 ⁰С |
| Температура рабочей среды | -10…+80 ⁰С |
| Плотность рабочей среды | От 210 г/л |
| Прочее | |
| Средняя наработка на отказ, не менее | 50 000 часов |
| Масса в упаковке, не более | 1,1 кг |
Функциональная схема прибора
Срабатывание микропереключателя РСУ80: на наполнение (1) и на опустошение (2)
Модификации
В настоящее время к заказу доступна модификация: РСУ80-1.1.1.2.0,3Р
Варианты исполнения
РСУ80-1.1.1.2.0,3Р
