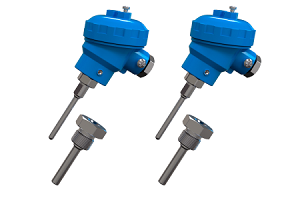

ОВЕН КДТС термометры сопротивления

ОВЕН КДТС термометры сопротивления

ОВЕН КДТС термометры сопротивления (парные комплектные датчики температуры) предназначены для работы в составе различных приборов и систем учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п. Принцип работы узлов и систем учета тепла основан на непрерывном измерении разницы температур в прямом и обратном трубопроводах контролируемого объекта посредством парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам, и вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя. Комплектные термопреобразователи ОВЕН КДТС измеряют температуру и разность температур в прямом и обратном трубопроводах на входе и выходе объекта методом непосредственного погружения в теплоноситель, неагрессивный по отношению к материалу оболочки их чувствительного элемента.

Преимущества ОВЕН КДТС термометры сопротивления

  • Обладают максимально близкими характеристиками – расхождение не более 0,1 °С.
  • Имеют различные варианты исполнения.
  • Проходят контроль заводского ОТК и первичную поверку.
  • Межповерочный интервал – 4 года, что соответствует среднему межповерочному интервалу большинства теплосчетчиков и узлов учета.

Применение ОВЕН КДТС

Области применения ОВЕН КДТС: ЖКХ – узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.

Технические характеристики ОВЕН КДТС термометры сопротивления

Наименование Значение
Исполнение КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145
Диапазон измеряемых температур, °C 0…150
Диапазон измерения разности температур, °C от 3 до 150
Номинальная статическая характеристика Pt100, Pt500, Pt1000
Степень защиты от влаги и пылиКДТС014IP67
 КДТС105, КДТС054, КДТС035, КДТС045, КДТС145IP54
Схема соединения проводниковPt1004-проводная
 Pt500, Pt10002-, 4-проводная
Устойчивость к вибрацииКДТС014Группа N1 по ГОСТ Р 52931
 КДТС105, КДТС054, КДТС035, КДТС045, КДТС145Группа N2 по ГОСТ Р 52931
Класс допуска А или В
Относительная погрешность при измерения разности температур, % δt, = (0,5 + 3tmin/t)
Группа и вид климатического исполнения С4, Р2
Материал защитной арматуры 12Х18Н10Т
