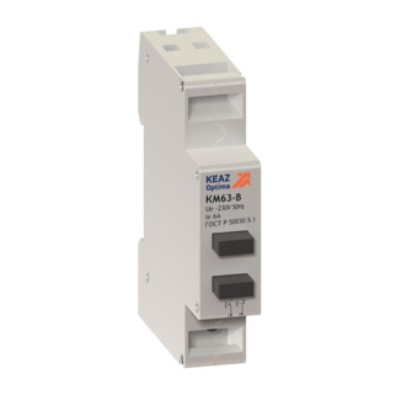

OptiDin КМ63

OptiDin KM63 Кнопки модульные

optidin км63

OptiDin KM63 модульные кнопки управления на дин-рейку КЭАЗ предназначены для оперативного управления контакторами (магнитными пускателями), различными реле автоматики, и другим технологическим оборудованием.

Преимущества OPTIDIN КМ63

  • Экономия места в щитке – возможность управления работой 2-х электрических цепей одновременно
  • Широкий ассортимент по исполнению контактов – два нормально замкнутых, два нормально разомкнутых, один нормально замкнутый и один нормально разомкнутый
  • Комбинированное исполнение с индикатором на лицевой стороне
  • Полная совместимость с устройствами OptiDin
  • Простой монтаж и демонтаж благодаря наличию защелки с двумя фиксированными положениями
  • Работоспособность в широком диапазоне температур — от минус 60 до плюс 40 ˚С
  • Пластик корпуса и других деталей не подвержен горению

Обозначение

OptiDin KM63-XX1-XX2-УХЛ3

Часть наименованияРасшифровка
OptiDinНаименование продуктовой линейки
MK63Типоисполнение кнопки
XX1Условное обозначение типа конструкции механизма управления и функции контактного элемента: тип А,В,С – без фиксации органа управления (с самовозвратом) тип АF,СF – c фиксацией органа управления (без самовозврата)
XX2Порядок и цифровое обозначение количества замыкающих и размыкающих контактов: 10 — один замыкающий; 01 — один размыкающий; 11 — один замыкающий и один размыкающий; 20 — два замыкающих; 02 — два размыкающих
УХЛ3— обозначение климатического исполнения и категории размещения по ГОСТ 15150

Варианты исполнения Кнопок Модульных OptiDin KM63

138898 | OptiDin KM63-A-11-УХЛ3
138908 | OptiDin KM63-CF-11-УХЛ3
138904 | OptiDin KM63-B-11-УХЛ3
138901 | OptiDin KM63-AF-11-УХЛ3
138902 | OptiDin KM63-AF-20-УХЛ3
138906 | OptiDin KM63-C-20-УХЛ3
138910 | OptiDin KM63-CF-02-УХЛ3
138905 | OptiDin KM63-C-11-УХЛ3
138899 | OptiDin KM63-A-20-УХЛ3
138900 | OptiDin KM63-A-02-УХЛ3
138907 | OptiDin KM63-C-02-УХЛ3
138909 | OptiDin KM63-CF-20-УХЛ3
138903 | OptiDin KM63-AF-02-УХЛ3

Устройства подачи команд и сигналов модульные
