![мс-е мс е](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/10/МС-Е.png?resize=451%2C400)

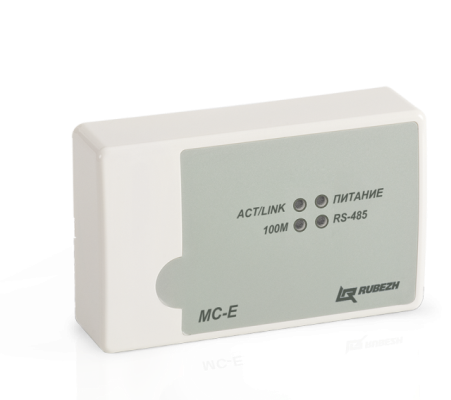

МС-E — модуль сопряжения представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.
Характеристики МС-E
Напряжение питания | от внешнего источника от 10 до 28В или от PoE |
Максимальный потребляемый ток в дежурном режиме: -при напряжении питания 12 В, не более -при напряжение питания 24 В, не более | 0,2 А 0,1 А |
Количество выходов для подключения интерфейсов: RS-485, гальванически развязанный | 1 1 |
Длина кабеля интерфейса RS485, не более | 1000 м |
Габаритные размеры модуля, не более | 125х78х37 мм |
Масса, не более | 200 г |
Рабочий диапазон температур | от 0 до плюс 40°С |
Средний срок службы | 10 лет |
Модуль сопряжения МС-Е обеспечивает:
- подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
- светодиодную индикацию наличия связи приборов с компьютером.
Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Параметры работы по Ethernet-каналу:
- скорость передачи – 100 Мбит/с
- режим передачи данных – full-duplex
- используемый протокол – UDP
- максимальное количество ПК для одновременного мониторинга системы, не более двух
Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;
Время технической готовности МС-Е к работе после подключения – не более 3 секунд.
На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.
Светодиодный индикатор «ПИТАНИЕ»:
- Светит непрерывно при наличии питания;
- Погашен при отсутствие питания.
Светодиодный индикатор «RS-485»:
- Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
- Погашен при отсутствии конфигурации;
- Трехкратное мигание при включении устройства.
Светодиодный индикатор «ACT/LINK»:
- Мигает при обмене, наличии связи по Ethernet-каналу;
- Погашен при отсутствии связи.
Светодиодный индикатор «100М»:
- Светит непрерывно при скорости обмена – 100 Мбит.
