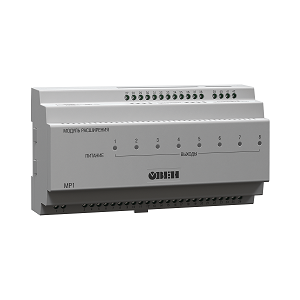

МР1 модуль расширения для ТРМ133М и ТРМ132М
Модуль МР1 имеет два режима эксплуатации:
- Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
- ПЛК63
- ПЛК73
- ТРМ133М
- ТРМ132М
- Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).
Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.
Основные функции МР1 модуль расширения для ТРМ133М и ТРМ132М
- Увеличение количества выходных элементов вышеуказанных приборов;
- Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
- 8 дискретных выходных элементов в различных комбинациях:
- э/м реле 4 А 220 В;
- транзисторные оптопары 400 мА 60 В;
- симисторные оптопары 0,5 А 250 В;
- для управления твердотельным реле 4…6 В 50 мА.
Технические характеристики МР1 модуль расширения для ТРМ133М и ТРМ132М
Общие технические характеристики
| Напряжение питания | 90…264 В переменного тока частотой 47…63 Гц |
| Потребляемая мощность | не более 12 ВА |
| Количество выходных элементов | 8 |
| Тип корпуса | на DIN-рейку Д9 |
| Габаритные размеры корпуса | 157×86×58 мм |
| Степень защиты корпуса | IP20 |
Характеристики выходных элементов
| Обозн. | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | 4 А при 220 В 50 Гц, cos φ > 0,4 |
| К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
| С | симисторная оптопара для управления однофазной нагрузкой | 50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс) |
| Т | выход для управления твердотельным реле | выходное напряжение 4…6 В максимальный выходной ток 50 мА |
Условия эксплуатации
| Температура окружающего воздуха | +1…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Варианты исполнения
МР1-Р
МР1-ССССРРРР
МР1-ТТРРРРРР
МР1-ТТТСККРР
МР1-ТТТТТТРР
МР1-ККРРРРРР
МР1-ССССКККК
МР1-ТТТТРРРР
МР1-ККККРРРР
МР1-ТТТТСССР
МР1-ССРРРРРР
МР1-ТТТСССРР
МР1-ТТТСРРРР
МР1-К
МР1-С
МР1-Т
