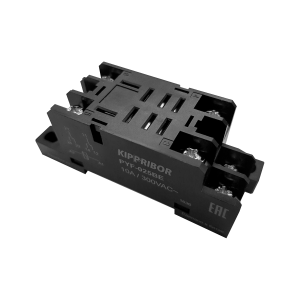

Монтажные колодки KIPPRIBOR PYF-025BE, PYF-045BE для 2- и 4-контактных промежуточных реле — предназначены для установки на DIN-рейку 2- и 4-контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.
Аксессуары: стандартно маркировочной пластиной комплектуется только колодка PYF-025BE/2.
Дополнительно можно приобрести:
- Фиксирующий пластиковый зажим BS-4/36P (для фиксации реле высотой 36 мм).
- Модуль светодиодной индикации LM-EN230АС.
- Модуль светодиодной индикации и защиты LM-CF24VDC.
Дополнительные аксессуары для колодок PYF-025BE и PYF-045BE не предусмотрены.
Перечень реле, совместимых с колодками KIPPRIBOR PYF-025BE, PYF-045BE
| Серия колодок | PYF-025BE | PYF-045BE |
| Производитель | Серия реле | Серия реле |
| KIPPRIBOR | REP-2 | REP-4 |
| Schneider Electric | RPM 2 | RPM 4 |
| Finder | 56.32 | 56.34 |
| Relpol | RY2 | — |
| Omron | LY2 | LY4 |
| Goodsky | RET-2P | RET-4P |
| Idec | RH2B | RH4B |
| TDM Electric | — | РЭК77/4 |
| ЭКФ | — | РП 22/4 |
| ИЭК | — | РЭК78/4 |
Дополнительные элементы для монтажных колодок KIPPRIBOR серии PYF-025BE/2
| Зажим пластмассовый удерживающий | Модуль LED-индикации | Модуль LED-индикации |
| Применяется для фиксации реле и защиты от выпадения в условиях вибрации | Индикация напряжения питания Используется в AC и DC цепях 110…230 V AC/DC | Индикация напряжения питания Гашение пиков обратного напряжения Используется в DC цепях 6…24 V DC |
| BS 4/36P (WH) Высота устанавливаемого реле 36 мм | LM-EN 230VAC (красный светодиод) | LM-CF24VDC (зелёный светодиод + диод) |
Варианты исполнения Монтажные колодки KIPPRIBOR PYF-025BE, PYF-045BE
PYF-025BE
PYF-045BE
PYF-025BE/2
LM-CF24.G
BS-4/36P
BS-4/36P.WH
