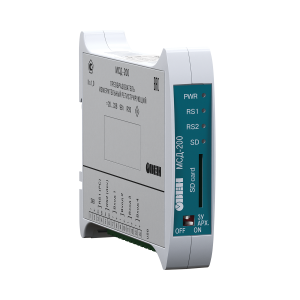

модуля сбора данных мсд 200

Модуль сбора данных МСД-200 это опрос и архивирование параметров по сети RS-485.

МСД-200 применяется для опроса\прослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.

Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.

Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.

Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД-200

  • Сбор данных от приборов, имеющих интерфейс RS-485;
  • Архивирование данных с 64 точек измерения;
  • Формирование архива на карте памяти SD;
  • Поддержка карт памяти объемом до 32 Гб;
  • Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
  • Возможность конфигурирования  и считывания данных из МСД-200 без применения преобразователей интерфейса, через USB порт;
  • Реализация цифровой подписи.
  • Возможность автоматического склеивания архивов за несколько суток;
  • Экспресс анализ архивов (вывод экстремумов);
  •  Перезапись содержимого карты памяти при заполнении;
  •  4 аналоговых входа;
  •  Возможность передачи архива по GSM каналу.

Модуль сбора данных МСД-200. Технические характеристики

ПараметрЗначение
Диапазон напряжения питания постоянного тока, В от 20 до 33 (номинальное значение 24 В)
Потребляемая мощность, Вт, не более5
Электрическая прочность изоляции, В500
Максимальное число опрашиваемых каналов64
Тип поддерживаемых карт памятиMMC, SD, SDHC
Объем карты памяти, Гб, не более32
Файловая система карты памятиFAT
Тип файлов архива*.CSV
Масса, кг, не более0,5
Средний срок службы, лет8
Температура окружающего воздуха, °C-10…55
Габаритные размеры, мм(22,5×106×120) +1

Схема подключения

схема подключения модуля сбора даныых овен мсд-200
