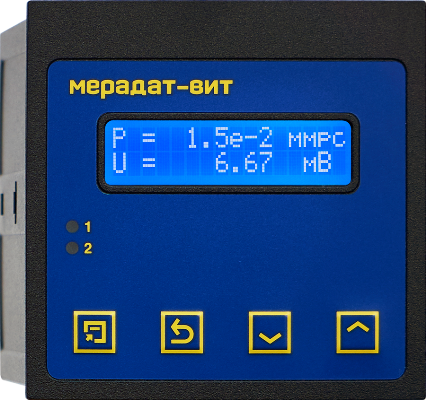

МЕРАДАТ-ВИТ14Т3 предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения.
Работает с преобразователями ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1). Диапазон измерения давления зависит от подключенного первичного манометрического преобразователя.
Оснащен двумя релейными выходами для сигнализации о достижении заданного давления. Опционально может быть оборудован токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.
Технические характеристики МЕРАДАТ-ВИТ14Т3
- Питание:(АС) 220 В, 50±2 Гц;
- Потребляемая мощность:< 15 ВА;
- Количество универсальных входов:1;
- Выход релейный:2 (1A/ ~220В);
- Тип индикации:ЖК дисплей;
- Поддержка датчиков:ПМТ-2, ПМТ-4М, ПМТ-6-3 (ПМТ-6-3М-1)
- Диапазон измерения давления:С ПМТ-2: 0.001 – 0.2 мм.рт.ст.; С ПМТ-4М: 0.001 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1): 0.001 – 75 мм.рт.ст.;
- Рабочий диапазон давления:С ПМТ-2: 0.0001 – 0.2 мм.рт.ст.; С ПМТ-4М: 0.0001 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1): 0.001 – 750 мм.рт.ст.;
- Тип монтажа корпуса:щитовой;
- Габаритные размеры:96 х 96 х 92 мм;
- Масса:не более 0.8 кг;
- Условия эксплуатации:Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%
Описание
Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр РФ средств измерений под № 41616-09. Работает с преобразователями ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1). Диапазон измерения давления зависит от подключенного первичного манометрического преобразователя. Оснащен двумя релейными выходами для сигнализации о достижении заданного давления. Опционально может быть оборудован токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.
Функциональные возможности: универсальный вход для подключения датчиков ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1), индикация давления в паскалях или мм.рт.ст., цифровая фильтрация измеренного значения, два реле с независимыми настройками для сигнализации о достижении заданного давления, настройка прибора кнопками на лицевой панели или через интерфейс RS-485*. Сохранение настроек прибора при отключении питания, защита настроек прибора от несанкционированного доступа, подключение к ПК через интерфейс RS-485*, сохранение измеренных значений в энергонезависимом архиве * Трансляция измеренного давления через токовый аналоговый выход* * — зависит от модификации.
Варианты исполнения
| ВИТ14Т3 | 2 реле, интерфейс RS485, архивная память |
| ВИТ14Т3/А | 2 реле, 1 аналоговый выход, интерфейс RS485, архивная память |
