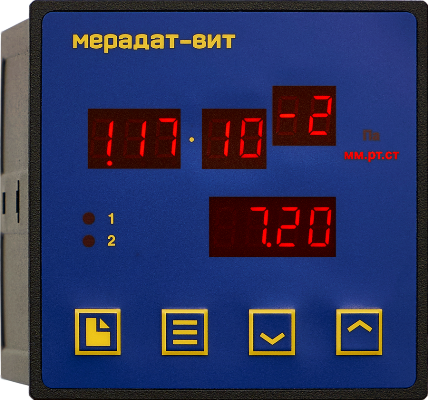

МЕРАДАТ-ВИТ12Т4

мерадат вит12т4

МЕРАДАТ-ВИТ12Т4 предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения.

Работает с преобразователями СК-ТП4, ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1). Диапазон измерения давления зависит от подключенного первичного манометрического преобразователя.

Оснащен двумя релейными выходами для сигнализации о достижении заданного давления. Опционально может быть оборудован токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.

Технические характеристики  МЕРАДАТ-ВИТ12Т4

  • Питание:(АС) 220 В, 50±2 Гц;
  • Потребляемая мощность:< 15 ВА;
  • Количество универсальных входов:1;
  • Выход релейный:2 (1A/ ~220В);
  • Тип индикации:LED индикаторы;
  • Поддержка датчиков: СК-ТП4, ПМТ-2, ПМТ-4М, ПМТ-6-3 (ПМТ-6-3М-1)
  • Диапазон измерения давления:С ПМТ-2 или СК-ТП4: 0.001 – 0.2 мм.рт.ст.; С ПМТ-4М: 0.001 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1): 0.001 – 75 мм.рт.ст.;
  • Рабочий диапазон давления:С ПМТ-2 или СК-ТП4: 0.0001 – 0.2 мм.рт.ст.; С ПМТ-4М: 0.0001 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1): 0.001 – 750 мм.рт.ст.;
  • Тип монтажа корпуса:щитовой;
  • Габаритные размеры:96 х 96 х 92 мм;
  • Масса:не более 0.8 кг;
  • Условия эксплуатации:Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%

Описание

Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр РФ средств измерений под № 41616-09. Работает с преобразователями ПМТ-2, СК-ТП4, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1). Диапазон измерения давления зависит от подключенного первичного манометрического преобразователя. Оснащен двумя релейными выходами для сигнализации о достижении заданного давления. Опционально может быть оборудован токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.

Функциональные возможности: универсальный вход для подключения датчиков ПМТ-2, СК-ТП4, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) Индикация давления в паскалях или мм.рт.ст. Цифровая фильтрация измеренного значения Два реле с независимыми настройками для сигнализации о достижении заданного давления Настройка прибора кнопками на лицевой панели или через интерфейс RS-485* Сохранение настроек прибора при отключении питания Защита настроек прибора от несанкционированного доступа Подключение к ПК через интерфейс RS-485* Сохранение измеренных значений в энергонезависимом архиве * Трансляция измеренного давления через токовый аналоговый выход* * — зависит от модификации.

Варианты исполнения  МЕРАДАТ-ВИТ12Т4

ВИТ12Т42 реле, интерфейс RS485, архивная память
ВИТ12Т4/А2 реле, 1 аналоговый выход, интерфейс RS485, архивная память
