Кабель ВВГЭнг(А) — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

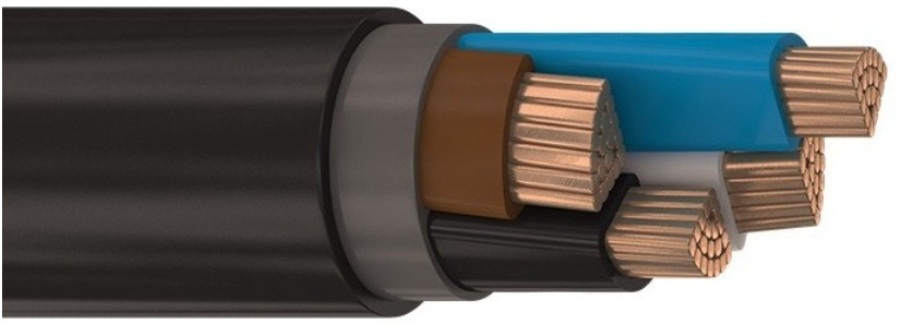

Элементы конструкции:
- Медная токопроводящая жила:
- однопроволочная (класс 1) сечением 1,5-50 мм2 – «ож»,
- многопроволочная (класс 2) сечением 50-240 мм2;
- Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;
- Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше;
- Экран из медных проволок и спирально наложенной медной ленты;
- Оболочка из ПВХ пластиката пониженной горючести.
Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 мм2.
Область применения Кабель ВВГЭнг(А)
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Характеристики ВВГЭнг(А)
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7.5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 10 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |
