Кабель АВВГ

кабель аввг

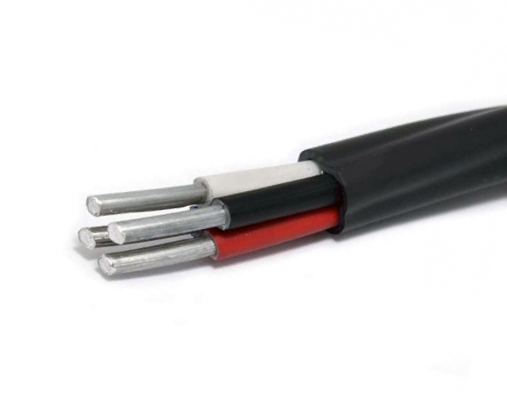

Кабель АВВГ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Элементы конструкции:

  1. Алюминиевая токопроводящая жила: (количество жил: 1, 2, 3, 3+1, 4 и 5 шт) 1 или 2 класса:
  • одножильная сечением 2,5-625 мм2,
  • многожильная сечением  2,5-240 мм2
  1. Изоляция из ПВХ пластиката, маркировка жил:
  • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или жёлто-зеленая,
  • цифровая для кабелей сечением 70 мм2 и выше: 0, 1, 2, 3, 4;
  1. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше (допускается изготовление без обмотки);
  2. Оболочка из ПВХ пластиката.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики. Кабель АВВГ

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры. Кабель АВВГ

Кабель АВВГ 1х35ок-1
Кабель АВВГ 1х240мк-1
Кабель АВВГ 1х120ок-1
Кабель АВВГ 1х240ок-1
Кабель АВВГ 1х150ок-1
Кабель АВВГ 1х150мк-1
Кабель АВВГ 1х300мк-1
Кабель АВВГ 1х25ок-1
Кабель АВВГ 1х50ок-1
Кабель АВВГ 1х50мк-1
Кабель АВВГ 1х70мк-1
Кабель АВВГ 1х95мк-1
Кабель АВВГ 1х400мк-1
Кабель АВВГ 1х500мк-1
Кабель АВВГ 1х630мк-1
Кабель АВВГ 1х800мк-1
Кабель АВВГ 1х120мк-1
Кабель АВВГ 1х185мк-1
Кабель АВВГ 1х70ок-1
Кабель АВВГ 1х95ок-1
Кабель АВВГ 1х185ок-1
Кабель АВВГ 2х4ок(N)-1
Кабель АВВГ 2х16ок(N)-1
Кабель АВВГ 2х25ок(N)-1
Кабель АВВГ 2х25мк(N)-1
Кабель АВВГ 2х35ок(N)-1
Кабель АВВГ 2х35мк(N)-1
Кабель АВВГ 2х50ок(N)-1
Кабель АВВГ 2х70мс(N)-1
Кабель АВВГ 2х95мс(N)-1
Кабель АВВГ 2х120мс(N)-1
Кабель АВВГ 2х150мс(N)-1
Кабель АВВГ 2х185мс(N)-1
Кабель АВВГ 2х240мс(N)-1
Кабель АВВГ 3х16ок-1
Кабель АВВГ 3х120мс+1х70мк(N)-1
Кабель АВВГ 3х120мс-1
Кабель АВВГ 3х150мс+1х70мк(N)-1
Кабель АВВГ 3х2,5ок(N,PE)-1
Кабель АВВГ 3х35ок+ 1х16ок(N)-1
Кабель АВВГ 3х50ок+ 1х25ок(N)-1
Кабель АВВГ 3х70ос+ 1х25ок(N)-1 и ТТ
Кабель АВВГ 3х70ос+ 1х35ок(N)-1
Кабель АВВГ 3х95ос+ 1х50ок(N)-1
Кабель АВВГ 3х16ок+ 1х10ок(N)-1 и ТТ
Кабель АВВГ 3х25ок+ 1х10ок(N)-1 и ТТ
Кабель АВВГ 3х185мс+ 1х95мк(PE)-1
Кабель АВВГ 3х185мс(N,PE)-1
Кабель АВВГ 3х240мс(N,PE)-1
Кабель АВВГ 3х16ок(N,PE)-1
Кабель АВВГ 3х25ок(N,PE)-1
Кабель АВВГ 3х25мк(N,PE)-1
Кабель АВВГ 3х25ок+ 1х16ок(N)-1
Кабель АВВГ 3х25ок+ 1х16ок(PE)-1
Кабель АВВГ 3х25ок-1
Кабель АВВГ 3х25мк+ 1х16мк(N)-1
Кабель АВВГ 3х25мк+ 1х16мк(PE)-1
Кабель АВВГ 3х25мк-1
Кабель АВВГ 3х35ок(N,PE)-1
Кабель АВВГ 3х35мк(N,PE)-1
Кабель АВВГ 3х35ок+ 1х16ок(PE)-1
Кабель АВВГ 3х35ок-1
Кабель АВВГ 3х35мк+ 1х16мк(N)-1
Кабель АВВГ 3х35мк+ 1х16мк(PE)-1
Кабель АВВГ 3х35мк-1
Кабель АВВГ 3х50ок(N,PE)-1
Кабель АВВГ 3х50ос+ 1х25ок(N)-1
Кабель АВВГ 3х50ос+ 1х25ок(PE)-1
Кабель АВВГ 3х50ос-1
Кабель АВВГ 3х50ок+ 1х25ок(PE)-1
Кабель АВВГ 3х50ок-1
Кабель АВВГ 3х50ос(N,PE)-1
Кабель АВВГ 3х70мс(N,PE)-1
Кабель АВВГ 3х70мс+ 1х35мк(N)-1
Кабель АВВГ 3х70мс+ 1х35мк(PE)-1
Кабель АВВГ 3х70мс-1
Кабель АВВГ 3х95мс(N,PE)-1
Кабель АВВГ 3х95мс+ 1х50мк(N)-1
Кабель АВВГ 3х95мс+ 1х50мк(PE)-1
Кабель АВВГ 3х95мс-1
Кабель АВВГ 3х120мс(N,PE)-1
Кабель АВВГ 3х120мс+ 1х70мк(PE)-1
Кабель АВВГ 3х150мс(N,PE)-1
Кабель АВВГ 3х150мс+ 1х70мк(PE)-1
Кабель АВВГ 3х150мс-1
Кабель АВВГ 3х185мс+ 1х95мк(N)-1
Кабель АВВГ 3х185мс-1
Кабель АВВГ 3х240мс-1
Кабель АВВГ 3х240мс+ 1х120мк(N)-1
Кабель АВВГ 3х240мс+ 1х120мк(PE)-1
Кабель АВВГ 3х70ос+ 1х35ок(PE)-1
Кабель АВВГ 3х70ос-1
Кабель АВВГ 3х70ос(N,PE)-1
Кабель АВВГ 3х95ос+ 1х50ок(PE)-1
Кабель АВВГ 3х95ос-1
Кабель АВВГ 3х95ос(N,PE)-1
Кабель АВВГ 3х120ос+ 1х70ок(N)-1
Кабель АВВГ 3х120ос+ 1х70ок(PE)-1
Кабель АВВГ 3х120ос-1
Кабель АВВГ 3х120ос(N,PE)-1
Кабель АВВГ 3х150ос+ 1х70ок(PE)-1
Кабель АВВГ 3х150ос-1
Кабель АВВГ 3х150ос(N,PE)-1
Кабель АВВГ 3х185ос+ 1х95ок(N)-1
Кабель АВВГ 3х185ос+ 1х95ок(PE)-1
Кабель АВВГ 3х185ос-1
Кабель АВВГ 3х185ос(N,PE)-1
Кабель АВВГ 3х240ос-1
Кабель АВВГ 3х240ос+ 1х120ок(N)-1
Кабель АВВГ 3х240ос+ 1х120ок(PE)-1
Кабель АВВГ 3х240ос(N,PE)-1
Кабель АВВГ 3х120-1 исп.Э
Кабель АВВГ 3х240-1 исп.Э
Кабель АВВГ 4х6ок(PE)-1
Кабель АВВГ 4х2,5ок(PE)-1
Кабель АВВГ 4х35мк(PE)-1
Кабель АВВГ 4х16ок(N)-1
Кабель АВВГ 4х16ок(PE)-1
Кабель АВВГ 4х25ок(N)-1
Кабель АВВГ 4х25ок(PE)-1
Кабель АВВГ 4х25мк(N)-1
Кабель АВВГ 4х25мк(PE)-1
Кабель АВВГ 4х35ок(N)-1
Кабель АВВГ 4х35ок(PE)-1
Кабель АВВГ 4х35мк(N)-1
Кабель АВВГ 4х50ок(N)-1
Кабель АВВГ 4х50ок(PE)-1
АВВГ Кабель АВВГ 4х400мс(N)-1
Кабель АВВГ 5х120мс(N,PE)-1
Кабель АВВГ 5х150мс(N,PE)-1
Кабель АВВГ 5х16ок(N,PE)-1
Кабель АВВГ 5х25ок(N,PE)-1
Кабель АВВГ 5х25мк(N,PE)-1
Кабель АВВГ 5х35ок(N,PE)-1
Кабель АВВГ 5х35мк(N,PE)-1
Кабель АВВГ 5х50ок(N,PE)-1
Кабель АВВГ 5х70мс(N,PE)-1
Кабель АВВГ 5х95мс(N,PE)-1
Кабель АВВГ 5х185мс(N,PE)-1
Кабель АВВГ 5х240мс(N,PE)-1
Кабель АВВГ 5х25ок(N,PE)-1
Кабель АВВГ 5х35ок(N,PE)-1
Кабель АВВГ 4х4ок(n)-1
Кабель АВВГ 2х6ок(n)-1
Кабель АВВГ 3х6ок-1
Кабель АВВГ 5х6ок(n,pe)-1
Кабель АВВГ 2х10ок(n)-1
Кабель АВВГ 3х10ок-1
Кабель АВВГ 4х10ок(n)-1
Кабель АВВГ 4х50ос(n)-1
Кабель АВВГ 4х50ос(pe)-1
Кабель АВВГ 4х70мс(n)-1
Кабель АВВГ 4х70ос(n)-1
Кабель АВВГ 4х70мс(pe)-1
Кабель АВВГ 4х70ос(pe)-1
Кабель АВВГ 4х95мс(n)-1
Кабель АВВГ 4х95ос(n)-1
Кабель АВВГ 4х95мс(pe)-1
Кабель АВВГ 4х95ос(pe)-1
Кабель АВВГ 4х120мс(n)-1
Кабель АВВГ 4х120ос(n)-1
Кабель АВВГ 4х120мс(pe)-1
Кабель АВВГ 4х120ос(pe)-1
Кабель АВВГ 3х150ос+ 1х70ок(n)-1
Кабель АВВГ 4х150мс(n)-1
Кабель АВВГ 4х150ос(n)-1
Кабель АВВГ 4х150мс(pe)-1
Кабель АВВГ 4х150ос(pe)-1
Кабель АВВГ 4х185мс(n)-1
Кабель АВВГ 4х185ос(n)-1
Кабель АВВГ 4х185мс(pe)-1
Кабель АВВГ 4х185ос(pe)-1
Кабель АВВГ 4х240мс(n)-1
Кабель АВВГ 4х240ос(n)-1
Кабель АВВГ 4х240мс(pe)-1
Кабель АВВГ 4х240ос(pe)-1
