Кабель КВВГнг(A)-FRLS

кввгнга frls


Кабель КВВГнг(A)-FRLS — контрольный огнестойкий кабель, не распространяющий горение, с низким дымо- и газовыделением. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.

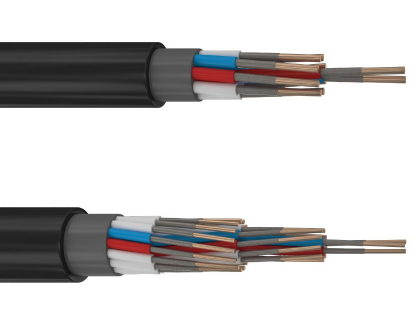

Элементы конструкции:

  1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
  2. Термический барьер поверх медной жилы из двух слюдосодержащих лент;
  3. Изоляция из ПВХ пластиката пониженной пожароопасности;
  4. Оболочка из ПВХ пластиката пониженной пожароопасности.

Область применения. Кабель КВВГнг(A)-FRLS

Контрольный огнестойкий кабель, не распространяющий горение, с низким дымо- и газовыделением. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.Кабели изготовляются для общепромышленного применения и применения в системах АС вне гермозоны и в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).Климатическое исполнение В, категории размещения 5 по ГОСТ 15150-69.

Характеристики. Кабель КВВГнг(A)-FRLS

Влажность воздуха при 35° C [%]98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]0,72
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]0,66
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]6
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры. Кабель КВВГнг(A)-FRLS

Кабель КВВГнг(A)-FRLS 4х0,75
Кабель КВВГнг(A)-FRLS 4х1,0
Кабель КВВГнг(A)-FRLS 4х1,5
Кабель КВВГнг(A)-FRLS 4х2,5
Кабель КВВГнг(A)-FRLS 4х4,0
Кабель КВВГнг(A)-FRLS 4х6,0
Кабель КВВГнг(A)-FRLS 4х10 *
Кабель КВВГнг(A)-FRLS 5х0,75
Кабель КВВГнг(A)-FRLS 5х1,0
Кабель КВВГнг(A)-FRLS 5х1,5
Кабель КВВГнг(A)-FRLS 5х2,5
Кабель КВВГнг(A)-FRLS 5х4,0 *
Кабель КВВГнг(A)-FRLS 5х6,0 *
Кабель КВВГнг(A)-FRLS 5х10 *
Кабель КВВГнг(A)-FRLS 7х0,75
Кабель КВВГнг(A)-FRLS 7х1,0
Кабель КВВГнг(A)-FRLS 7х1,5
Кабель КВВГнг(A)-FRLS 7х2,5
Кабель КВВГнг(A)-FRLS 7х4,0
Кабель КВВГнг(A)-FRLS 7х6,0
Кабель КВВГнг(A)-FRLS 7х10 *
Кабель КВВГнг(A)-FRLS 10х0,75
Кабель КВВГнг(A)-FRLS 10х1,0
Кабель КВВГнг(A)-FRLS 10х1,5
Кабель КВВГнг(A)-FRLS 10х2,5
Кабель КВВГнг(A)-FRLS 10х4,0
Кабель КВВГнг(A)-FRLS 10х6,0
Кабель КВВГнг(A)-FRLS 14х0,75
Кабель КВВГнг(A)-FRLS 14х1,0
Кабель КВВГнг(A)-FRLS 14х1,5
Кабель КВВГнг(A)-FRLS 14х2,5
Кабель КВВГнг(A)-FRLS 14х4,0 *
Кабель КВВГнг(A)-FRLS 19х0,75
Кабель КВВГнг(A)-FRLS 19х1,0
Кабель КВВГнг(A)-FRLS 19х1,5
Кабель КВВГнг(A)-FRLS 19х2,5
Кабель КВВГнг(A)-FRLS 27х0,75
Кабель КВВГнг(A)-FRLS 27х1,0
Кабель КВВГнг(A)-FRLS 27х1,5
Кабель КВВГнг(A)-FRLS 27х2,5
Кабель КВВГнг(A)-FRLS 37х0,75
Кабель КВВГнг(A)-FRLS 37х1,0
Кабель КВВГнг(A)-FRLS 37х1,5
Кабель КВВГнг(A)-FRLS 37х2,5
Кабель КВВГнг(A)-FRLS 52х0,75
Кабель КВВГнг(A)-FRLS 52х1,0
Кабель КВВГнг(A)-FRLS 52х1,5
Кабель КВВГнг(A)-FRLS 52х2,5 *
Кабель КВВГнг(A)-FRLS 61х0,75
Кабель КВВГнг(A)-FRLS 61х1,0
Кабель КВВГнг(A)-FRLS 61х1,5
