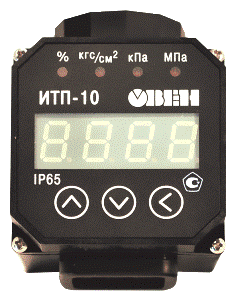

ИНДИКАТОР ИТП-10

Индикатор ИТП-10 -измеритель аналогового сигнала перенастраиваемый предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

Индикатор ИТП-10 предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженных сигнальным разъемом стандарта DIN 43650.

Индикатор ИТП-10 позволяет осуществлять следующие функции:

  • Измерять унифицированный двухпроводный токовый сигнал 4…20 мА
  • Индицировать измеренное значение в заданном диапазоне
  • Выбирать размерность индицируемого параметра (%, кгс/см2, кПа, МПа), размерность подсвечивается соответствующим светодиодом;изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т.д.
  • Устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
  • Устанавливать функцию демпфирования колебаний входного сигнала
  • Устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия

Технические характеристики

НаименованиеЗначение
Питание Двухпроводная токовая петля 4…20 мА(падение напряжения не более 6 В)
Диапазон преобразования входного сигнала, мАот 3,7 до 22
Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мАот 3,2 до 25
Пределы основной приведенной погрешности, %+0,2
Время установления показаний (после подачи питания), с, не более10
Время установления рабочего режима (после подачи питания), мин, не более15
Степень защиты корпусаIP65
Габаритные размеры прибора, мм(51×54×77)±1
Масса прибора, кг, не более0,1
Средний срок службы, лет8

Условия эксплуатации

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.

При этом Индикатор ИТП-10 эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • Температура окружающего воздуха от минус 40 до +80 оС;
  • Верхний предел относительной влажности воздуха – не более 80 % при +35 оС  и более низких температурах без конденсации влаги;
  • Атмосферное давление от 84 до 106,7 кПа.
