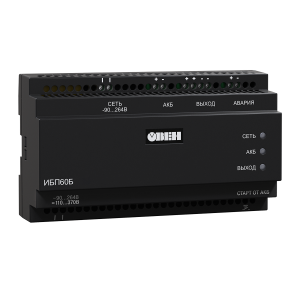

ИБП60Б блок питания

ИБП60Б блок питания

ИБП60Б блок питания представляет собой источник вторичного электропитания с резервированием и обеспечивает подключенные к его выходу устройства бесперебойным электропитанием от сети (при ее наличии) и от внешней батареи (при отсутствии сети). ИБП60Б рассчитан на питание нагрузки не более 2 А стабилизированным напряжением 24 В. Блок питания может применяться в шкафах автоматики совместно с приборами и датчиками для обеспечения бесперебойного питания. Дополнительно блок питания может быть укомплектован свинцово-кислотными аккумуляторными батареями АКБ (позиция Аккумулятор 12В 7АЧ). Аккумуляторы не входят в комплект поставки и приобретаются отдельно.

Преимущества: ИБП60Б блок питания

  • Блок питания и блок резервирования в одном корпусе.
  • Удобный монтаж и пусконаладка (возможность старта от АКБ при отсутствии сети).
  • Дискретный выход для передачи состояния ИБП на верхний уровень.
  • Оптимальный заряд АКБ с ограничением тока заряда.
  • Полная защита нагрузки и АКБ.

Функциональные возможности: ИБП60Б блок питания

  • Питание нагрузки стабилизированным напряжением 24 В в режиме ОСНОВНОЙ (при наличии сетевого напряжения) и в режиме РЕЗЕРВ (при отсутствии сетевого напряжения).
  • Автоматический переход в режим резервного питания нагрузки от АКБ при отключении напряжения сетевого электропитания или понижении его уровня ниже допустимого (режим РЕЗЕРВ).
  • Холодный старт (запуск в работу от аккумулятора по кнопке при отсутствии сети) при первом старте, замене аккумулятора и т.п.
  • Электронная защита изделия и нагрузки от короткого замыкания в нагрузке с отключением выходного напряжения и автоматическое восстановление выходного напряжения после устранения причин замыкания.
  • Защита от короткого замыкания клемм АКБ.
  • Защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ.
  • Контроль наличия внешней АКБ.
  • Защита АКБ от глубокого разряда в режиме РЕЗЕРВ.
  • Защита питающей сети от короткого замыкания в изделии.
  • Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети (режим ОСНОВНОЙ).
  • Световая индикация режимов работы изделия светодиодными индикаторами.
  • Информационный выход АВАРИЯ («сухой» контакт).

Технические характеристики ИБП60Б блок питания

НаименованиеЗначениеЗначение
 Питание от сетиПитание от АКБ*

Выходные параметры

Номинальное напряжение26,5…27,5 В20,4…26,0 В
Номинальный ток, не более2 А2 А
Номинальная мощность60 Вт (включая 12 Вт на заряд АКБ)48 Вт
Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более80 мВ
Время пуска, не более2 с

Входные параметры

Номинальное напряжение питания переменного тока120/230 В
Рабочее напряжение питания переменного тока110…264 В
Частота переменного тока45…65 Гц
Рабочее напряжение питания постоянного тока130…370 В20,4…27,6 В
Номинальный ток потребления, не более1,1 А2,1 А
Пусковой ток, не более25 А

КПД, не менее**:

без АКБ или при подключенной заряженной АКБ83 %
при подключенной разряженной АКБ75 %
Максимальная потребляемая мощность, не более90 Вт

Защиты

Защита от повышенного/пониженного входного напряженияПереход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110…264 ВПереход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110…264 В
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока2,1…2,72,1.. .2,7 (ограничение тока АКБ)

Варианты исполнения

ИБП60Б-Д9-24 60Вт; Выход: 27В/2А; Вход: 110..264VAC / 130…370VDC; -20…50°C; Ш×В×Г: 157×90×58мм
АККУМУЛЯТОР 12 В 7 АЧ Клеммы: ножевые 6,35 мм; Д×Ш×В: 151×65×94мм (100мм)
