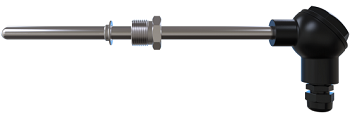

ДТСхх5 термосопротивления с коммутационной головкой предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)
Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):
- ДТС с платиновым ЧЭ:
- в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
- ДТС с медным ЧЭ:
- в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Технические характеристики ДТСхх5 термосопротивления
| Характеристики | ДТСхх5 | ДТСхх5 | ДТСхх5 |
| Номинальная статическая характеристика (НСХ) | 50М 100М | 50П 100П | Pt100 Pt500, Pt1000 |
| Диапазон измеряемых температур: | |||
| — класс допуска А | –100…+450 °C | –60…+300 °C | |
| — класс допуска В и С | –50…+180 °C | –196…+500 °C | –60…+500 °C |
| Температура окружающей среды | –60…+85 °C | –60…+85 °C | –60…+85 °C |
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
| Показатель тепловой инерции | не более 10…30 с | не более 10…30 с | не более 10…30 с |
| Сопротивление изоляции | не менее 100 МОм | не менее 100 МОм | не менее 100 МОм |
| Количество чувствительных элементов | 1 или 2 | 1 или 2 | 1 или 2 |
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная |
| Исполнение сенсора относительно корпуса | изолированный | изолированный | изолированный |
| Исполнение коммутационной головки | пластмассовая, металлическая | пластмассовая, металлическая | пластмассовая, металлическая |
| Тип резьбового штуцера | метрическая резьба, трубная резьба | метрическая резьба, трубная резьба | метрическая резьба, трубная резьба |
| Материал защитной арматуры | сталь 12Х18Н10Т | сталь 12Х18Н10Т | сталь 12Х18Н10Т |
| Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) | IP54 (IP65 – для датчиков с металлической головкой) | IP54 (IP65 – для датчиков с металлической головкой) |
| Средний срок службы | не менее 10 лет | не менее 10 лет | не менее 10 лет |
