ДТПХхх5.И термопары с выходным сигналом 4…20

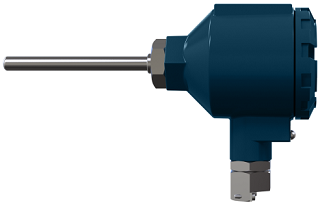

ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD

ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD — термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА. Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

  • Тип выхода: аналоговый, многопредельный
  • Диапазон измеряемых температур: –40…+1250 °С
  • НСХ: К (ХА), N (НН), J (ЖК)
  • Выходной сигнал: 4…20 мА, HART
  • Класс точности: 1,0 %
  • Межповерочный интервал — 2 года

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.

Технические характеристики ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD

НаименованиеЗначениеЗначение
 ДТх-И.EXDДТх-И.EXD-H
Питание
Номинальное значение напряжения питания (постоянного тока), В2424
Диапазон допустимых напряжений питания (постоянного тока), В8…358…30
Максимальная мощность потребления, Вт0,80,8
Защита от обратной полярности напряжения питанияестьесть
Выходной сигнал
Диапазон выходного тока, мА4…204…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА2323
Вид зависимости «ток от температуры»линейнаялинейная
Диапазон преобразования температуропределяется при заказеопределяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом *0…1170250…956
Время установления рабочего режима после включения напряжения питания, сек, не более3030
Интерфейс HARTнетесть
Конструкция
Взрывозащита корпуса датчика1Ex d llC T6 Gb X1Ex d llC T6 Gb X
Способ контакта с измеряемой средойпогружаемыйпогружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)IP65IP65
Условия эксплуатации
Температура окружающего воздуха-40…+ 80 °С-40…+ 80 °С

Надежность
Средняя наработка на отказ, ч, не менее15 00015 000
Средний срок службы при номинальной температуре применения, лет, не менее:
 – для ДТП-И.EXD88
 – для ДТС-И.EXD10 10

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН(Ом) = (Uпит — 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
