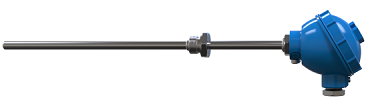

ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXIA — Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях. Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 С.
Технические характеристики ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXIA
| Наименование | Значение |
| Питание | |
| Номинальное значение напряжения питания (постоянного тока), В | 24 |
| Диапазон допустимых напряжений питания (постоянного тока), В | 8…30 |
| Максимальная мощность потребления, Вт | 0,8 |
| Защита от обратной полярности напряжения питания | есть |
| Выходной сигнал | |
| Диапазон выходного тока, мА | 4…20 |
| Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 |
| Вид зависимости «ток от температуры» | линейная |
| Диапазон преобразования температур | определяется при заказе |
| Диапазон допустимых сопротивлений нагрузки, Ом | 250…956 |
| Время установления рабочего режима после включения напряжения питания, сек, не более | 30 |
| Интерфейс | HART |
| Конструкция | |
| Способ контакта с измеряемой средой | погружаемый |
| Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+ 80 °С |
| Надежность | |
| Средняя наработка на отказ, ч, не менее | 15 000 |
| Средний срок службы при номинальной температуре применения, лет, не менее: | |
| – для ДТП-И.Ex | 8 |
| – для ДТС-И.Ex | 10 |
| Параметры взрывозащиты | |
| Маркировка | 0 Ex ia IIC T6 Ga |
| Максимальные значения для подключения по токовой цепи | Ui = 30 В, Ii = 120 мА,Li = 10 мкГн, Ci = 1,0 нФ |
