ДТПХхх1 термопары бескорпусные

ДТПХхх1 термопары бескорпусные

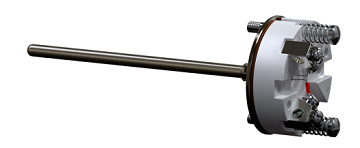

ДТПХхх1 термопары бескорпусные на основе КТМС (термопарные вставки) модификации 041…101 служат для измерения жидких, твердых и газообразных сред, не агрессивных к оболочке датчика. Изготавливаются на основе КТМС, причем мод. 061…101 могут работать как в качестве самостоятельных датчиков температуры, так и служить вставками в высокотемпературные термопары ДТПХхх5 (мод. 125…165, 225).

При выходе из строя измерительного узла высокотемпературного датчика (например, ДТПК125), но при удовлетворительном состоянии защитной арматуры (корунда или жаростойкой стали) нет необходимости приобретать новый датчик. Достаточно приобрести термопарную вставку взамен вышедшей из строя и самостоятельно заменить измерительный узел.

Технические характеристики ДТПХхх1 термопары бескорпусные

ХарактеристикаЗначениеЗначение
 ДТПКхх1ДТПNхх1
Номинальная статическая характеристика (НСХ)K (ХА) хромель-алюмельN (НН) нихросил-нисил
Рабочий диапазон измеряемых температур-40…+900 °С (1100 °С*)-40…+1250 °С
Условное давление             0,4…10 МПа0,4…10 МПа
Класс допуска датчика11
Исполнение рабочего спая термопары, относительно корпуса датчикаизолированный неизолированныйизолированный неизолированный
Диаметр КТМС, мм:
мод. 0413 мм3 мм
мод. 051…1014,5 мм4,5 мм
Показатель тепловой инерции, не более:
— с изолированным рабочим спаем3 с3 с
— с неизолированным рабочим спаем2 с2 с
Количество рабочих термопар в изделии1 или 21 или 2
Материал оболочки КТМСсталь AISI 321сплав Nicrobell D
 сталь AISI 310
Степень защиты по ГОСТ 14254IP00IP00

* Максимальная температура применения ДТПКхх1 составляет:
+900 °С – без применения защитного чехла;
+1100 °С – при применении в качестве вставки в ДТПК125, 135, 145, 155, 165 и 225.
