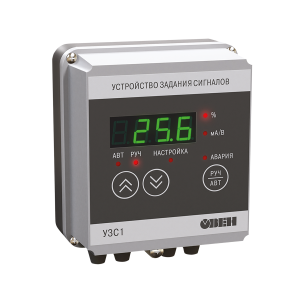

Цифровой задатчик сигналов УЗС1

0010541014

Функциональные возможности

• Переключение «автомат/ручной» без скачков (безударный переход)
• Переключение «автомат/ручной» тумблером или с лицевой панели
• Указание режима работы «автомат/ручной» по контактам э/м реле
• Настраиваемая дискретность изменения сигнала
• Отображение выходного сигнала в «%» или «мА(В)»
• Гальваническая развязка
• Встроенный источник питания =24 В
• Монтаж в щит, на стену или DIN-рейку
• Эксплуатация при температуре: -20…+50 °С
• Выходной сигнал: 4…20 мА или 0…10 В (модификации)

Функциональная схема

Технические характеристики Цифровой задатчик сигналов УЗС1

Характеристика	Значение
Диапазон переменного напряжения питания, ВЧастота, Гц	90…24547…63
Номинальное напряжение питания, В	230±4
Потребляемая мощность, ВА, не более	7
Напряжение встроенного источника питания постоянного тока, В	24±2,4
Максимально допустимый ток встроенного источника питания, мА	80
Тип входного сигнала, мА	4…20
Время опроса входа, сек, не более	0,4
Предел основной приведенной погрешности преобразования, %	0,5
Степень защиты корпуса
— настенный Н	IP44
— щитовые Щ1 и Щ2 (со стороны лицевой панели)	IP54
— DIN-реечный Д (со стороны лицевой панели)	IP20
Габаритные размеры прибора:
— настенный Н, мм	(130×105×65)±1
— щитовой Щ1, мм	(96×96×65)±1
— щитовой Щ2, мм	(96×48×100)±1
— DIN-реечный Д, мм	(90×72×58)±1
Масса прибора, кг, не более	0,5
Средний срок службы, лет	8
Допустимая нагрузка на выходе 4…20 мА, Ом, не более	1000
Диапазон допустимых напряжений питания выхода 4…20 мА	12…30
Допустимая нагрузка на выходе 0…10 В, Ом не менее	2000
Диапазон допустимых напряжений питания выхода 0…10 В	16…30
Условия эксплуатации:
— температура окружающего воздуха, °С	-20…+55
— относительная влажность воздуха не более, % (при +25 °С без конденсации влаги)	80

Цифровой задатчик сигналов УЗС1. Модификации

УЗС1-Х.Х

Варианты исполнения Цифровой задатчик сигналов УЗС1

УЗС1-Щ2.И		УЗС1-Щ1.У
УЗС1-Щ2.У		УЗС1-Н.У
УЗС1-Щ1.И		УЗС1-Д.И
УЗС1-Н.И		УЗС1-Д.У
