Блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП14Б

блоки питания овен бп02б бп04б бп07б бп14б 2

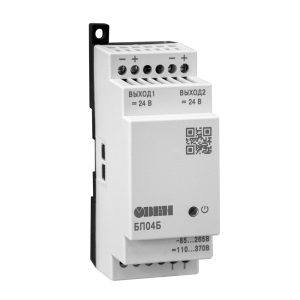

Блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока. Максимальная выходная мощность: 2.5, 4, 7, 14 Вт. Каждый блок питания имеет модификации двух номиналов выходного напряжения: 24 и 36 В. Блоки питания БП02Б, БП04Б, БП07Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Основные функции Блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП14Б

  • Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
  • Один или несколько гальванически изолированных каналов питания датчиков.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Индикация о наличии напряжения на выходе.

Технические характеристики Блоки питания ОВЕН БП02Б, БП04Б, БП07Б, БП14Б

ПараметрЗначение

Входное напряжение:

– переменного тока90…264 В
– постоянного тока110…370 В
Частота входного переменного напряжения47…63 Гц
Выходное напряжение24 и 36 В
Коррекция выходного напряжения22…26 В
Нестабильность выходного напряжения при изменении напряжения питания±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax±0,25 %

Электрическая прочность изоляции:

– вход — выход (действующее значение)3 кВ
– вход — корпус (действующее значение)1,5 кВ
Коэффициент полезного действияНе менее 85%
Степень защиты корпуса (со стороны передней панели)IP20

Условия эксплуатации

ПараметрЗначение
Температура окружающего воздуха–20…+50 °С
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)не более 80 %

Электрические характеристики

МодификацияприбораКоличество каналовСуммарная мощность, ВтМощность в канале, ВтВыходное напряжение в канале, ВМакс. ток нагрузки в канале, ААмплитуда пульсации выходного напряжения, мВ
БП02Б-Д1-2412,52,524±3 %0,1120
БП04Б-Д2-24144,024±2 %0,165100
БП04Б-Д2-36144,036±2 %0,110100
БП07Б-Д3.2-24273,524±0,48 %0,14560
БП07Б-Д3.2-36273,536±0,72 %0,09560
БП14Б-Д4.2-242147,024±0,48 %0,2960
БП14Б-Д4.2-362147,036±0,72 %0,1960
БП14Б-Д4.4-244143,524±0,48 %0,14560
БП14Б-Д4.4-364143,536±0,72 %0,09560

Варианты исполнения

БП02Б-Д1-24 2.5Вт; Выход: 24В/0.1А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 22×90×56мм
БП04Б-Д2-24 4Вт; Выход: 24В/0.165А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП07Б-Д3.2-24 7Вт; Два выхода: 24В/0.145А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП14Б-Д4.4-24 14Вт; Четыре выхода: 24В/0.145А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП14Б-Д4.2-24 14Вт; Два выхода: 24В/0.29А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП04Б-Д2-36 4Вт; Выход: 36В/0.11А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП07Б-Д3.2-36 7Вт; Два выхода: 36В/0.095А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП14Б-Д4.4-36 14Вт; Четыре выхода: 36В/0.095А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП14Б-Д4.2-36 14Вт; Два выхода: 36В/0.19А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
