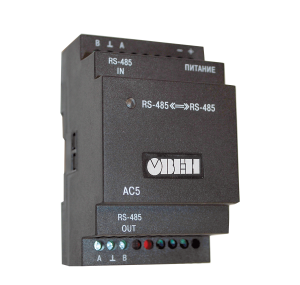

АС5 повторитель — повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях, когда количество приборов в сети больше 32-х и/или длина линии связи между приборами превышает 1200 метров.

Особенности

  • Гальваническая изоляция до 1500 В.
  • Универсальный блок питания для запитывания прибора от сети переменного (90…264 В частотой 47…63Гц) и постоянного (20…375 В) токов.
  • Автоматическое определение направления передачи данных.
  • Автоматическое определение скорости передачи данных.
  • Корпус для крепления на DIN-рейку с габаритами 54×106×58 мм.

Преимущества

  • Использование линий связи RS-485 длиной более 1200 метров.
  • Возможность установки в сети более 32 приборов.
  • Обеспечение гальванической изоляции между сегментами сети RS-485.

Технические характеристики АС5 повторитель

НаименованиеЗначение
Напряжение питания:
переменного тока90…264 В  частотой 47…63Гц
постоянного тока20…375 В
Потребляемая мощность, ВА, не более2
Допустимое напряжение гальванической изоляции входов, В, не менее1500
Скорость передачи данных, бит/сдо 115200
Максимальная длина сегмента, м1200
Максимальное количество приборов в сегменте, шт.32
Габаритные размеры, мм54×106×58
Степень защитыIP20
Креплениена DIN-рейку
Масса, Г, не более200
Средний срок службы, лет, не менее12

Условия эксплуатации

Повторитель интерфейсов RS-485 ОВЕН АС5 может эксплуатироваться в закрытых взрывобезопасных помещениях без агрессивных паров и газов.

НаименованиеЗначение
Диапазон рабочих температур окружающего воздуха-25…+65 °С
Относительная влажность воздуха (при температуре +25 °С и ниже)Не более 80 % (без конденсации влаги)
Атмосферное давление ((группа исполнения P1 по ГОСТ 12997)От 84 до 106,7 кПа
Механические воздействия по ГОСТ 12997Группа исполнения N2
Воздействие электромагнитной среды по ГОСТ Р 51522Класс А

Варианты исполнения АС5 повторитель

АС5
