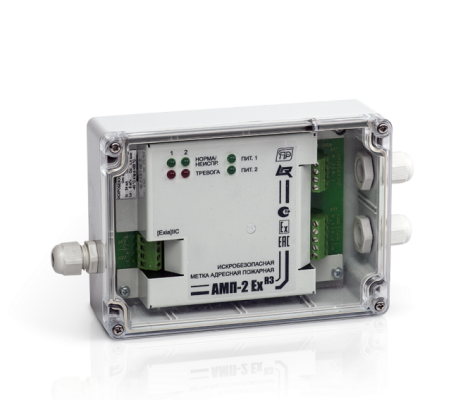

АМП-2 Ex прот.R3 — адресная метка искробезопасная предназначена для контроля за состоянием пожарных зон во взрывоопасных помещениях и зонах защищаемого объекта посредством двух искробезопасных шлейфов сигнализации. Работает под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.

Характеристики АМП-2 Ex прот.R3

Напряжение питанияот 10 до 30 В
Потребляемый ток при напряжении питания 10-14 В (20-28 В):
в дежурном режиме, не более
в режиме тревоги (оба ШС), не более

70 мА (40 мА)
100 мА (55 мА)
Параметры искробезопасной электрической цепи:
максимальное выходное напряжение
максимальный выходной ток
максимальная внешняя емкость
максимальная внешняя индуктивность

16,5 В
54 мА
0,4 мкФ
8 мГн
Габаритные размеры модуля, не более220х125х55 мм
Масса, не более500 г

АМП-2 Ex прот.R3 относится к связанному оборудованию (по ГОСТ 30852.10), имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIС, имеет маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначена для установки вне взрывоопасных зон помещений и наружных установок.

В шлейфы сигнализации метки АМП-2 Ex прот.R3 подключаются устанавливаемые во взрывоопасных зонах серийно выпускаемые извещатели, имеющие взрывозащиту вида «искробезопасная электрическая цепь  i», сертифицированные соответствующим образом, в том числе извещатели пожарные: тепловые ИП101 «Гранат (-МД)», пламени ИП329 «ИО-ЛИТ-Ex», дымовые ИП212 «Дымфикс», ручные ИП535 «Гарант (-М)» и другие подобные, формирующие сигнал о своей сработки на адресную метку посредством замыкания/размыкания своих контактов или изменением своего внутреннего сопротивления.

Доступны две тактики работы пожарных шлейфов:

  • «Пожар-2» — по сработке одного пожарного извещателя на АМП-2 Ex прот.R3 будет сформирован сигнал «Пожар»;
  • «Пожар-1, Пожар-2» — по сработке одного извещателя в шлейфе формируется сигнал «Пожар-1», по второму — «Пожар-2».
