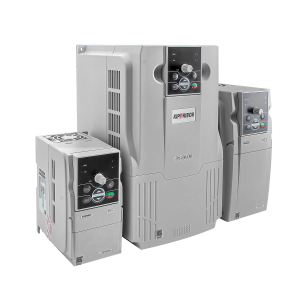

AFD-L – ( бюджетная серия) общепромышленные преобразователи частоты, подходящие для большинства задач по управлению трёхфазными асинхронными электродвигателями. Линейка отличается высокой легкостью ввода и удобным интерфейсом, а также доступной ценой, что делает данную серию универсальным инструментом для управления электроприводом.
Преимущества серии AFD-L:
- Векторное бессенсорное и скалярное управление.
- Съемная панель оператора в комплекте.
- Возможность вынести панель оператора на дверцу шкафа, при этом соединение осуществляется стандартным кабелем с разъемами RJ45.
- Крепление на DIN-рейку (до 2,2 кВт).
- ПИД-регулятор.
- Интерфейс RS-485 с протоколом Modbus.
- Дискретные и аналоговые входы и выходы.
- Встроенный ПЛК.
- Тормозной прерыватель, возможность подключения тормозных резисторов.
- Наличие всех необходимых защитных функций: от перегрузки ПЧ по току, высокого и низкого напряжения, от перегрева ПЧ, коротких замыканий, потери обратной связи.
- Быстросъемный вентилятор для удобной очистки.
Технические характеристики AFD-L
| Параметр | Значение |
| Питающая сеть | 1 фаза 180…260 В (модели 0,4…2,2 кВт) 3 фазы 300…460 В (модели 0,75…7,5 кВт) |
| Выходное напряжение | 3 фазы 0…250 В 3 фазы 0…500 В |
| Выходная частота | 0…400 Гц |
| Режим управления | Скалярное U/f с установкой трех точек SVC бессенсорное векторное управление |
| Перегрузочная способность | 150 % в течение 60 секунд |
| Встроенные источники питания | 24 В, 50 мА10 В, 20 мА |
| Момент торможения через встроенный тормозной ключ | 20 % без внешнего тормозного резистора 100 % с использованием внешнего тормозного резистора |
| Локальная панель оператора | Съемная, коннектор RJ45 Встроенный потенциометр Настройка, монитор параметров, отображение кода ошибки |
| Интерфейс | RS-485 с поддержкой протокола Modbus |
| Цифровые входы | 4 (сух. контакт / NPN) |
| Аналоговые входы | 1 (4…20 мА / 0…10 В) |
| Цифровые выходы | 1 релейный (~250 В, 1 А) 1 транзисторный (=»24 В, 150 мА) |
| Аналоговые выходы | 1 (0…10 В) |
| Встроенные регуляторы | ПИД-регулятор Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+40 ºСпри влажности < 90% |
| Температура при хранении и транспортировке | -20…+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | < 30 м |
Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| AFD-L004.21B | 1 фаза ~220 В | 3 | 0,4 |
| AFD-L007.21B | 1 фаза ~220 В | 5 | 0,75 |
| AFD-L015.21B | 1 фаза ~220 В | 7,5 | 1,5 |
| AFD-L022.21B | 1 фаза ~220 В | 10 | 2,2 |
| AFD-L007.43B | 3 фазы ~380 В | 2,5 | 0,75 |
| AFD-L015.43B | 3 фазы ~380 В | 4,5 | 1,5 |
| AFD-L022.43B | 3 фазы ~380 В | 5,5 | 2,2 |
| AFD-L030.43B | 3 фазы ~380 В | 7,5 | 3 |
| AFD-L040.43B | 3 фазы ~380 В | 9,5 | 4 |
| AFD-L055.43B | 3 фазы ~380 В | 13 | 5,5 |
| AFD-L075.43B | 3 фазы ~380 В | 17 | 7,5 |
Варианты исполнения
AFD-L004.21B Вход 1 фаза, выход 3 фазы, мощность 0,4 кВт, вых. ток. 3 А
AFD-L007.21B Вход 1 фаза, выход 3 фазы, мощность 0,75 кВт, вых. ток. 5 А
AFD-L007.43B Вход 3 фазы, выход 3 фазы, мощность 0,7 кВт, вых. ток. 2,5 А
AFD-L015.21B Вход 1 фаза, выход 3 фазы, мощность 1,5 кВт, вых. ток. 7,5 А
AFD-L015.43B Вход 3 фазы, выход 3 фазы, мощность 1,5 кВт, вых. ток. 4,5 А
AFD-L022.21B Вход 1 фаза, выход 3 фазы, мощность 2,2 кВт, вых. ток. 10 А
AFD-L022.43B Вход 3 фазы, выход 3 фазы, мощность 2,2 кВт, вых. ток. 5,5 А
AFD-L030.43B Вход 3 фазы, выход 3 фазы, мощность 3 кВт, вых. ток. 7,5 А
AFD-L040.43B Вход 3 фазы, выход 3 фазы, мощность 4 кВт, вых. ток. 9,5 А
AFD-L055.43B Вход 3 фазы, выход 3 фазы, мощность 5,5 кВт, вых. ток. 13 А
AFD-L075.43B Вход 3 фазы, выход 3 фазы, мощность 7,5 кВт, вых. ток. 17 А
AFD-LPNL.11 Локальная панель оператора с потенциометром
AFD-LPNL.M2 Комплект для выносного монтажа панели оператора с кабелем
