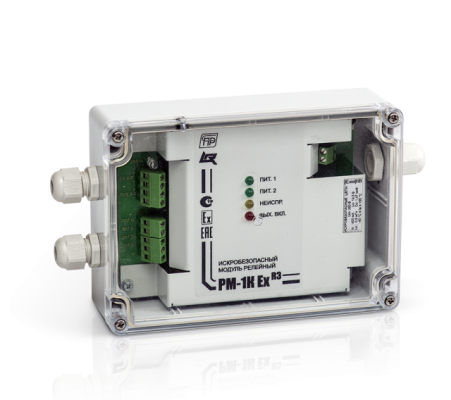

Адресный релейный модуль искробезопасный РМ-1К Ex прот.R3 предназначен для управления исполнительными устройствами во взрывоопасных помещения и зонах защищаемого объекта. Релейный модуль работает под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. В качестве нагрузки пусковой цепи могут быть устройства, питающиеся по искробезопасной цепи, такие как: искробезопасные оповещатели, искробезопасные модули пожаротушения и иные искробезопасные нагрузки. Х
Характеристики Адресный релейный модуль искробезопасный РМ
| РМ-1К Ex-IIB | РМ-1К Ex-IIС | |
| Напряжение питания | 10-36 В | |
| Потребляемая мощность во всем диапазоне напряжения питания: в режиме контроля в режиме пуска | 0,8 Вт 11 Вт | 0,8 Вт 7,7 Вт |
| Характеристики пусковой цепи: в режиме контроля — напряжение / ток в режиме пуска — напряжение холостого хода / максимальный выходной ток | не более 4 В / 8 мА 18 В / 0,4 А | не более 4 В / 8 мА 18 В / 0,26 А |
| Габаритные размеры модуля, не более | 220х125х55 мм | |
| Масса, не более | 500 г |
Релейный модуль РМ-1К Ex прот.R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ» и «[Exiа]IIС». Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.
Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля. Ток, потребляемый модулем от АЛС – не более 0,3 мА.
Релейный модуль РМ-1К Ex прот.R3 имеет два режима работы:
- «Режим контроля» — модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.».
- «Режим пуска» — модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска.
