![адресная метка искробезопасная амп-2 амп 2 ex прот.r3](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/10/АМП-2-Ex-прот.R3.png?resize=451%2C400)

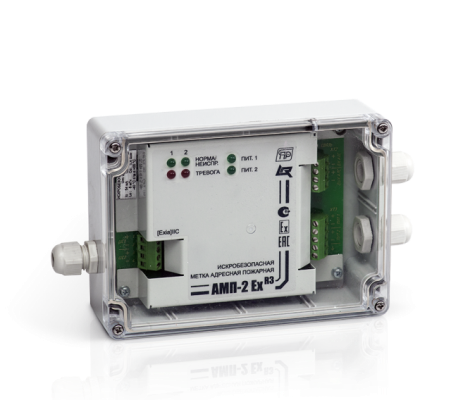

Адресная метка искробезопасная АМП-2 Ex прот.R3 предназначена для контроля за состоянием пожарных зон во взрывоопасных помещениях и зонах защищаемого объекта посредством двух искробезопасных шлейфов сигнализации. Работает под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
Характеристики Адресная метка искробезопасная АМП-2
Напряжение питания | от 10 до 30 В |
Потребляемый ток при напряжении питания 10-14 В (20-28 В): в дежурном режиме, не более в режиме тревоги (оба ШС), не более | 70 мА (40 мА) 100 мА (55 мА) |
Параметры искробезопасной электрической цепи: максимальное выходное напряжение максимальный выходной ток максимальная внешняя емкость максимальная внешняя индуктивность | 16,5 В 54 мА 0,4 мкФ 8 мГн |
Габаритные размеры модуля, не более | 220х125х55 мм |
Масса, не более | 500 г |
АМП-2 Ex прот.R3 относится к связанному оборудованию (по ГОСТ 30852.10), имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIС, имеет маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначена для установки вне взрывоопасных зон помещений и наружных установок.
В шлейфы сигнализации метки АМП-2 Ex прот.R3 подключаются устанавливаемые во взрывоопасных зонах серийно выпускаемые извещатели, имеющие взрывозащиту вида «искробезопасная электрическая цепь i», сертифицированные соответствующим образом, в том числе извещатели пожарные: тепловые ИП101 «Гранат (-МД)», пламени ИП329 «ИО-ЛИТ-Ex», дымовые ИП212 «Дымфикс», ручные ИП535 «Гарант (-М)» и другие подобные, формирующие сигнал о своей сработки на адресную метку посредством замыкания/размыкания своих контактов или изменением своего внутреннего сопротивления.
Доступны две тактики работы пожарных шлейфов:
- «Пожар-2» — по сработке одного пожарного извещателя на АМП-2 Ex прот.R3 будет сформирован сигнал «Пожар»;
- «Пожар-1, Пожар-2» — по сработке одного извещателя в шлейфе формируется сигнал «Пожар-1», по второму — «Пожар-2».
