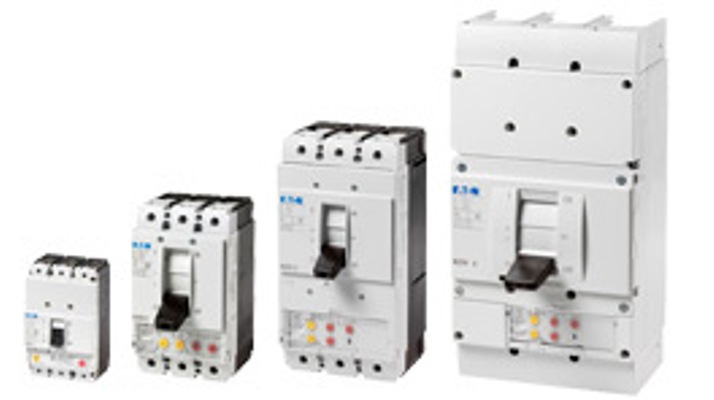

Выключатель NZM — это серия автоматических выключателей на ток до 1600 A, имеет четыре габаритных размера с отключающей способностью от 25 кА для распределительных щитов малой мощности до 150 кА для сложных энергетических систем большой мощности. Выключатели-разъединители до 1600 A доступны в том же исполнении с теми же самыми аксессуарами.
Особенности выключателя NZM
- Cуществуют два различных типа расцепителей для автоматических выключателей NZM. В базовой версии — это термомагнитные с биметаллической пластиной, в более функциональной – электронные расцепители с возможностью коммуникации. Они предназначены для защиты широкого спектра оборудования — от кабельных линий до электродвигателей, генераторов и трансформаторов.
- Возможно использование выключателей как для сетей переменного, так и и постоянного тока.
- На базе выключателей-разъединителей до 1600 A могут быть осуществлены такие решения, как главный выключатель, выключатель аварийной остановки или секционный выключатель.
- Автоматические выключатели NZM способны безопасно отключать токи короткого замыкания до 150 кА, несмотря на свои компактные размеры. Инновационная технология коммутации с системой двойного разрыва контактов ускоряет процесс отключения.
- При коротком замыкании, благодаря специальной конструкции контактов, при их размыкании возникает двойной разрыв электрической цепи, благодаря чему обеспечивается эффективное гашение электрической дуги.
- При коротком замыкании специально подобранные форма и материалы создают противодействующее магнитное усилие, которое расталкивает контакты в разные стороны.
- В связи с этим отключающая способность повышается до 150kA и рабочее напряжение до 690В. Одновременно, снижение теплоотдачи дает возможность использовать устройства в составе панелей управления.
- Выключатели-разъединители для применения на 1500 В постоянного напряжения в 2-полюсном исполнении доступны для номинальных токов до 1600 A при 65°C.
Технические характеристики выключателя NZM
| Автоматический выключатель | NZM1 | NZM2 | NZM3 | NZM4 |
| Отключающая способность 25 кА | X | X | – | – |
| Отключающая способность 36 кА | X | X | X | – |
| Отключающая способность 50 кА | X | X | X | X |
| Отключающая способность 100/150 кА | X/– | X | X | X/– |
| Диапазон номинальных токов в А | 20 – 160 | 20 – 300 | 250 – 630 | 630 – 1600 |
| Число полюсов | 3П — 4П | 3П — 4П | 3П — 4П | 3П — 4П |
| Номинальное напряжение в В | 690 | 690 | 690 | 690 |
| Расцепитель перегрузки | ||||
| Термомагнитные | X | X | X | – |
| Электронные | – | X | X | X |
| Выключатель-разъединитель | PN1/N1 | PN2/N2 | PN3/N3 | N4 |
| Диапазон номинальных токов в A | 63 – 160 | 160 – 250 | 400 – 630 | 800 – 1600 |
| Число полюсов | 3П — 4П | 3П — 4П | 3П — 4П | 3П — 4П |
| Номинальное напряжение В | 690 | 690 | 690 | 690 |
| Габариты в мм | ||||
| Ширина | 90/120 | 105/140 | 140/185 | 210/280 |
| Высота | 145 | 184 | 275 | 401 |
| Глубина | 68 | 103 | 120.5 | 138 |
Варианты исполнения выключатель NZM
| Выключатель автоматический 160А 3П 25кА 125-160А | NZMB2-M160 265716 |
| Выключатель автоматический втычной 250А, 4 полюса, отключающая способность 150кА | NZMH2-4-A250 265877 |
| Выключатель автоматический 160А, 3 полюса, отключающая способность 50кА, без тепловой защиты | NZMN2-S160 265740 |
| Выключатель автоматический втычной 100А, 3 полюса, отключающая способность 50кА | NZMN1-A100-SVE 112761 |
| Выключатель автоматический 400А 3П 50кА электронный расцепитель | NZMN3-AE400 259114 |
| Выключатель автоматический 1000А, 3 полюса, отключающая способность 85кА, электронный расцепитель | NZMH4-AE1000 265765 |
| Выключатель автоматический 1250А, 3 полюса, отключающая способность 85кА, электронный расцепитель | NZMH4-AE1250 265766 |
| Выключатель автоматический 1250А, 3 полюса, отключающая способность 50кА, электронный расцепитель | NZMN4-AE1250 265761 |
| Выключатель автоматический 630А 3П 50кА электронный расцепитель | NZMN3-AE630 259115 |
| Выключатель автоматический 800А, 3 полюса, отключающая способность 50кА, селективный расцепитель | NZMN4-VE800 265769 |
| Выключатель автоматический 100А 3П 25кА 80-100А | NZMB1-A100 259079 |
| Выключатель автоматический втычной 250А, 3 полюса, отключающая способность 50кА, селективный расцепитель | NZMN2-VE250-SVE 113249 |
| Выключатель автоматический 250А 3П 50кА селективный расцепитель | NZMN2-VE250 259124 |
| Выключатель автоматический защиты двигателя 220А, 3 полюса, отключающая способность 150кА, электронный расцепитель | NZMH2-ME 265788 |
| Выключатель автоматический защиты двигателя 140А, 3 полюса, отключающая способность 150кА, электронный расцепитель | NZMH2-ME 265787 |
| Выключатель автоматический втычной 32А, 3 полюса, отключающая способность 50кА | NZMN1-A32-SVE 112778 |
| Выключатель автоматический 300А, 3 полюса, отключающая способность 50кА, диапазон уставки 240…300А | NZMN2-A300 107580 |
| Выключатель автоматический 250А 3П 25кА 200-250А | NZMB2-A250 259090 |
| Выключатель автоматический 250А 3П 50кА 200-250А | NZMN2-A250 259094 |
| Выключатель автоматический 125А, 3 полюса, отключающая способность 150кА, диапазон уставки 100…125А | NZMH2-A125 259100 |
| Выключатель автоматический 160А, 3 полюса, отключающая способность 50кА, диапазон уставки 125…160А | NZMN2-A160 259092 |
| Выключатель автоматический 50А, 3 полюса, отключающая способность 50кА, диапазон уставки 40…53А | NZMN1-A50 259082 |
| Выключатель автоматический втычной 125А, 3 полюса, отключающая способность 50кА, диапазон уставки 100…125А | NZMN2-A125-SVE 113243 |
| Выключатель автоматический защиты двигателя 160А, 3 полюса, отключающая способность 150кА, диапазон уставки 125…160А | NZMH2 281308 |
| Выключатель автоматический 25А, 3 полюса, отключающая способность 50кА, диапазон уставки 20…25А | NZMN1-A25 281232 |
| Выключатель автоматический защиты двигателя 1400А, 3 полюса, отключающая способность 50кА, электронный расцепитель | NZMN4-ME1 265785 |
| Выключатель автоматический 63А 3П 25кА 50-63А | NZMB1-A63 259077 |
| Выключатель автоматический защиты двигателя, 40А, 3 полюса, отключающая способность 25кА, диапазон уставки 32…40А | NZMB1-M4 265710 |
| Автоматический выключатель 250А, 3 полюса, отключающая способность 50кА, селективный расцепитель | NZMN3-VE250 259131 |
| Автоматический выключатель 800А, 3 полюса, отключающая способность 50кА, электронный расцепитель | NZMN4-AE800 265759 |
Для запроса стоимости можете воспользоваться кнопкой «Запросить цену», либо задать нам вопрос в комментариях, или написать на почту tehatm@bk.ru
