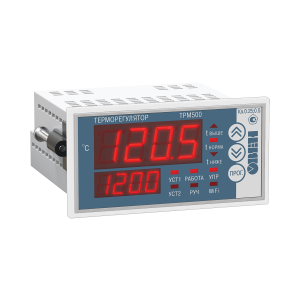

ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud
Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.
Функциональные возможности ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud
- ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
- Дистанционный мониторинг и управление через облачный сервис OwenCloud
- Мобильное приложение для управления температурой для Android и IOS
- До 2-х реле для сигнализации о текущей температуре.
- Дискретный вход для функций:
- запуск в работу или останов;
- перевод прибора в ручной режим управления;
- смена уставки с одного предустановленного значения на другое.
- Поддержка всех распространенных в России датчиков температуры.
- Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
- Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).
- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).
Технические характеристики ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud
| Характеристика | Значение |
| Напряжение питания | 96…264 В переменного тока |
| Потребляемая мощность | Не более 5 Вт |
Поддержка типов датчиков
| ТС | 50/100/500/1000 (М, Сu, П, Pt), 53М |
| ТП | L, J, N, K, T, S, R, B, A-1, A-2, A-3 |
Основная приведенная погрешность
| ТС | 0,25 % |
| ТП | 0,5 % |
Время опроса входа
| ТС | 0,3 сек (3-проводная схема подключения) |
| 0,2 сек (2- и 4-проводная схема подключения) | |
| ТП | 0,2 сек |
| Схема подключения ТС | 2-, 3- или 4-проводная |
| Компенсация холодных концов ТП | встроенная |
Сопротивление линий связи «прибор-датчик»
| для ТС | Не более 15 Ом |
| для ТП | Не более 100 Ом |
Сопротивление внешнего ключа
| В замкнутом состоянии | Не более 70 Ом |
| В разомкнутом состоянии | Не менее 1000 Ом |
Логические уровни выхода 3 (для ТТР)
| Низкий уровень (ТТР закрыто) | 0 В |
| Высокий уровень (ТТР открыто) | 4…5,5 В |
| Допустимый ток на выходе 3 (для ТТР) | 25…40 мА |
| Габариты корпуса, тип | 96×48×100 мм, Щ2 |
Условия эксплуатации
| Температура окружающего воздуха | -20…+50 °С |
| Влажность | 30…80 % при температуре +35 °С |
| Гарантийный срок обслуживания | 2 года |
Характеристики встроенного шлюза для доступа к сервису OwenCloud
| Тип интерфейса связи | Wi-Fi |
| Стандарт связи | 802.11b/g/n |
| Тип приемопередающей антенны | Встроенная |
| Режимы работы в сети Wi-Fi | «Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет |
| «Клиент» – для обмена данными с сервисом OwenCloud | |
| Настройка параметров локальной сети Wi-Fi | Через встроенный web-сервер |
Параметры, доступные для чтения и записи в сервисе OwenCloud
| Название параметра | Код в меню прибора | Доступ |
| Текущее измеренное значение | PV | Чтение |
| Уставка 1 | SP1 | Чтение/запись |
| Уставка 2 | SP2 | Чтение/запись |
| Гистерезис | HYSt | Чтение/запись |
| Нижний порог сигнализации | U.Lo | Чтение/запись |
| Верхний порог сигнализации | U.Hi | Чтение/запись |
| Выходная мощность | PPY | Чтение/запись |
| Текущее состояние дискретного входа | di.St | Чтение/запись |
| Режим работы дискретного входа | inP.F | Чтение/запись |
| Разрешение удаленного управления дискретным входом | di.rc | Чтение/запись |
| Сила сигнала по текущей точке доступа | SigPWR | Чтение |
| Сумма уставок 1 и 2 | SumSP | Чтение |
| Текущая точка доступа | CurAP | Чтение |
Варианты исполнения:
ТРМ500-Щ2.5А
ТРМ500-Щ2.30А
ТРМ500-Щ2.WIFI
