РС830-М2

rs830 m2

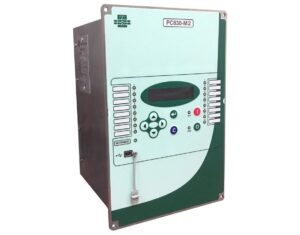

РС830-М2

Устройство защиты и автоматики двигателя без дифференциальной защиты

Устройство защиты и автоматики двигателя без дифференциальной защиты РС830-М2

РС830-М2 предназначено для реализации полного комплекса защиты и автоматики электродвигателя 6(10)кВ мощностью более 2,5 МВт.
Устройство может применяться как самостоятельное устройство, так и совместно с другими устройствами РЗА.
РС830-М2–многофункциональное цифровое устройство, собранное на современной элементной базе с применением SMD монтажа, объединяющее различные функции защиты, контроля, управления и сигнализации.

Основные технические характеристики

Наименование параметра Значение
Номинальный ток, А 5
Номинальное напряжение цепей измерения, В 100
Номинальная частота сети, Гц 50
Диапазон уставок по току МТЗ, А 0,1-125
Время возврата блокировки МТЗ при групповом пуске, с 0,2-1
Диапазоны уставок КАМ:
-по верхней границе мощности, Вт
-по нижней границе мощности, Вт
-минимального порога контроля мощности, Вт
-по направлению мощности

0-9999
0-9999
0-100
Вперед/назад
Диапазон уставок ЗНЗ по току 3I0, А0,004-5
Диапазоны уставок ОБР:
-по I2, А
-по I2/I1, о.е.
0,2-20
0,02-1
Диапазон уставок по напряжению ЗН, В 1-150
Диапазоны уставок ЗЧ:
-по частоте срабатывания, Гц
-по частоте возврата (отличие от срабатывания), Гц
-по напряжению ограничения расчета частоты, В
45-55
0,1-0,5
10-150
Диапазон уставок ЗВС по снижению cosϕ 0,1-0,9
Диапазон уставок ОБВ по времени до полной остановки, с 1-7200
Диапазоны уставок ЗМТ:
-по току нижнего порога, А
-по току верхнего порога, А
0,1-125
0,1-125
Диапазоны уставок ЗНР:
-по относительной разности токов, %
-по нижнему порогу, А
1-100
0,1-150
Диапазоны уставок ЗЗП и ЗБР:
-по пусковому току, А
-по времени пуска двигателя, с
-по времени блокировки ротора, с
0,1-125
0,1-120
0,1-120
Диапазоны уставок ИПД:
-по току нижней границы, А
-по току верхней границы, А
-по времени контроля пускового тока, мс
-по длительности пуска, мс
0,1-125
0,1-125
10-1000
100-200000
Диапазоны уставок ЗЧП:
-по общему числу пусков
-по числу горячих пусков
-по числу холодных пусков
-по времени контроля общего числа пусков, мин
-по минимальному времени пауз между пусками, мин
1-10
1-10
1-10
1-1440
1-300
Диапазоны уставок защиты от перегрева на основании тепловой модели: -постоянной времени включенного двигателя Твкл, с -постоянной времени отключенного двигателя Тоткл, с -по перегреву аварийного отключения Еоткл, % -по перегреву деблокировки включения, Евозвр, % По перегреву предупредительной сигнализации, %   100-10000 100-10000 50-100 50-100 50-100
Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В 80-264
Допустимое повышение питающего напряжения на время до 5 минут, В 420
Потребление по цепям питания при не срабатывании выходных реле, Вт 10
Увеличение потребления при срабатывании реле, Вт/реле 0,25
Диапазон рабочих температур, °С от -40 до +70
Количество дискретных входов* 11/22/33/(44)
Количество выходных реле* 10/20/30/(40)

Основные функции защиты и автоматики

Наименование функции Число ступеней
Направленная/ненаправленная МТЗ с пуском минимального напряжения и возможностью его вывода, с зависимыми ампер-секундными характеристиками, с возможностью блокировки по КАМ и при групповом пуске 4
Контроль активной мощности (КАМ) по величине и направлению* 3
Направленная/ненаправленная защита от замыканий на землю (ЗНЗ) по отдельному входу 3I0 3
Защита по току обратной последовательности (ОБР) с пуском по I2 или I2/I1 2
Защиты по напряжению (ЗН: ЗМНф, ЗМНл, U1мin, ЗПН, U2мах, 3U0мах) 5
Блокировка при неисправности цепей напряжения БНН +
Защита по частоте (ЗЧ) на повышение или понижение с возможностью блокировки режимом пуска двигателя 2
Защита от выпадения из синхронизма ЗВС (по снижению cos ϕ) 1
Защита от обратного вращения (ОБВ) 1
Защита минимального тока (ЗМТ) 1
Защита от несимметричных режимов по относительной разнице токов (ЗНР) 1
Защита от затяжного пуска (ЗЗП) и блокировки ротора (ЗБР) 1
Идентификация пуска двигателя (ИПД) +
Защита от частых пусков (ЗЧП) 1
Защита от перегрева на основании тепловой модели (ТЗ) 2
Дополнительные функции (ДФ) 8
Автоматическое повторное включение (АПВ) 1
УРОВ 1
Автоматика и управление выключателем 1
Группы уставок 2
Интерфейсы Ethernet, RS-485, USB +
