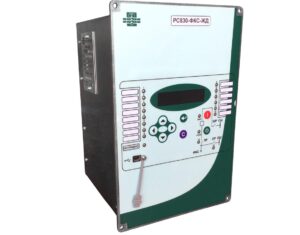

Устройство защиты фидера контактной сети РС830-ФКС
Устройство предназначено для защиты и автоматики фидера контактной сети переменного тока железной дороги.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальное напряжение питания, полярность произвольная (~/=), В | 220 (110) |
| Номинальная частота сети, Гц | 50 |
| Диапазон уставок ДЗ/МТЗ в режиме ДЗ по сопротивлению Zу при круговой х-ке, Ом | 0,1-300 |
| Диапазоны уставок ДЗ/МТЗ в режиме ДЗ по активному сопротивлению Rу, реактивным сопротивлениям Хун и Хук при х-ке в виде трапеции, Ом | 0,1-300 |
| Диапазон уставок пуска ДЗ по току и уставок по току при автоматическом переводе ДЗ в МТЗ | 0,1-125 |
| Диапазон уставок ДЗ/МТЗ в режиме МТЗ по току, А | 0,1-125 |
| Диапазон уставок КПМ по времени, с | 0-100 |
| Диапазон уставок ТО по току, А | 0,1-125 |
| Диапазон уставок по напряжению ЗН, В | 1-150 |
| Уставки АЧР:-по частоте, Гц-по скорости снижения частоты, Гц/с | 45-510,1-20 |
| Уставки ЧАПВ:-по частоте, Гц-по скорости повышения частоты, Гц/с | 49-550,1-20 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов* | 11/22/33/(44) |
| Количество выходных реле* | 10/20/30/(40) |
Основные функции защиты и автоматики
| Наименование функции | Число ступеней |
| Дистанционная или максимальная токовая (ДЗ/МТЗ) защита по току фидера 1 (Iф1) или фидера 2 (Iф2) и напряжению шин (Uш) или фидера (Uф1) | 8 |
| Контроль перетока мощности (КПМ) | 1 |
| Токовая отсечка (ТО) по току фидера 1 (Iф1) или фидера 2 (Iф2) | 2 |
| Защита по напряжению (ЗН) шин (Uш) или фидера (Uф1), назначаемая как ЗМН или ЗПН | 2 |
| Дуговая защита (ДгЗ) от внешнего датчика с пуском по току | 2 |
| Логическая защита шин (ЛЗШ) | 1 |
| Дополнительные функции (ДФ) | 8 |
| Автоматическое повторное включение (АПВ) | 1 |
| АЧР с пуском по частоте | 2 |
| ЧАПВ с пуском по частоте | 2 |
| Логика АЧР/ЧАПВ (по дискретному входу) | 2 |
| УРОВ | 2 |
| Определение места повреждения (ОМП) | + |
| Блокировка при неисправности цепей напряжения (БНН) | + |
| Контроль ресурса выключателя | + |
| Автоматика управления выключателем (АУВ) | 1 |
| Автоматика управления линейным разъединителем (АУЛР) | 1 |
| Автоматика управления обходным разъединителем (АУОР) | 1 |
| Группы уставок | 2 |
| Интерфейсы Ethernet, RS-485, USB | + |
