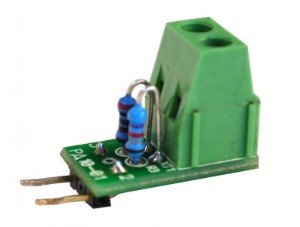

Резистивный делитель напряжения РД10 предназначается для подключения датчиков с унифицированным выходным сигналом напряжения 0…10В к измерительным приборам, воспринимающим унифицированный сигнал напряжения 0…1В.
Делители РД10 могут быть использованы во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Технадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т.д
Резистивный делитель напряжения РД10. Основные технические характеристики
| Коэффициент деления сигнала напряжения | 10:1 |
| Входное сопротивление делителя | 2,0 кОм ± 0,1% |
| Выходное сопротивление делителя | 0,2 кОм ± 0,1% |
| Входной унифицированный сигнал напряжения | 0 — 10 В |
| Выходной унифицированный сигнал напряжения | 0 — 1 В |
| Предел основной приведенной погрешности | ± 0,1% |
| Габаритные размеры (без учета штыревых контактов) | 30×1,2×16 мм |
| Масса, не более | 10 г |
| Средний срок службы, не менее | 12 лет |
| Степень защиты | IP00 |
| Гальваническая изоляция входных и выходных цепей | отсутствует |
Схемы подключения
На рисунке показан пример подключения делителя обоих конструктивных исполнений к двухканальному измерителю регулятору 2ТРМ1.
Резистивный делитель РД10 изготавливается в 2-х конструктивных исполнениях:
- РД10-01;
- РД10-02.
Конструктивное исполнение 01 предназначено для подключения унифицированного сигнала 0…10В к:
- первому входу ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12;
- первому входу ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ215;
- первому входу ТРМ151, ТРМ251;
- ТРМ101;
- ТРМ501;
- входам 5-8 ТРМ138;
- входам 1-4 ТРМ148;
- ПЛК63, ТРМ133, ТРМ133-М;
- МВА8, МВ110-2А.
Конструктивное исполнение 02 предназначено для подключения унифицированного сигнала 0…10В к:
- второму входу ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12;
- второму входу ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ215;
- второму входу ТРМ151, ТРМ251;
- входам 1-4 ТРМ138;
- входам 5-8 ТРМ148.
