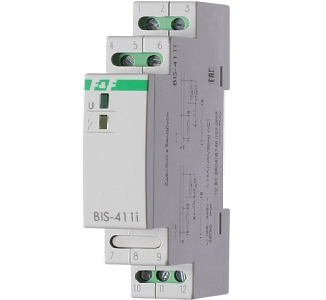

Реле импульсные BIS-411i

Реле импульсные BIS-411i

Реле импульсные BIS-411i — отличительные особенности реле: Коммутация нагрузки с большим пусковым током – 120A/20ms. Функция памяти состояния контактов

Назначение
Предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
— гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
— память контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms);

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Реализована функция сохранения памяти состояния контактов (замкнуты или разомкнуты) при отключении реле от сети питания.

Технические характеристики Реле импульсные BIS-411i

АртикулEA01.005.017
Код ETIMEC000188
Напряжение питания165-265 В AC
Максимальный коммутируемый ток (AC1)16 А (120A/20ms)
Максимальная мощность нагрузкисм. табл. 1 Руководства
Контакт1NO
Напряжение управления185-265 В AC
Ток управляющего контакта<5 мА
Память состояния контактовда
Индикация включения питаниязеленый светодиод
Индикация включения нагрузкижелтый светодиод
Диапазон рабочих температурот -25 до +50°С
Потребляемая мощность0,6 Вт
Коммутационная износостойкость>100000 циклов
Степень загрязнения среды2
Категория перенапряженияIII
Степень защитыIP20
Габариты (ШхВхГ)18х90х65 мм
Тип корпуса1S
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения0,4 Нм
Масса0,062 кг
Монтажна DIN-рейке 35 мм

Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
