Реле давления РД50

реле давления рд50

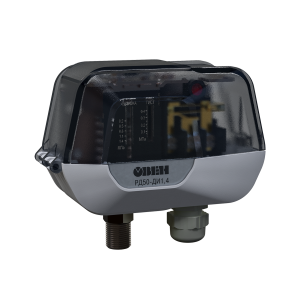

Реле давления РД50 представляет собой механическое перекидное реле избыточного давления со штуцером с резьбой G1/4. Корпус с повышенной пылевлагозащитой IP65 позволяет использовать реле в помещениях с высокой влажностью и конденсатом. Цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу устройства. Контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания. Порог срабатывания реле и дифференциал настраивается пользователем.

Реле РД50-ДИ предназначено для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.

Основные характеристики

  • Контролируемое давление – избыточное от 0,007 до 1,4 МПа.
  • Настраиваемый дифференциал (на понижение) – от 0,07 до 0,40 МПа.
  • Коммутируемый ток – AC до 400 В 16 А / DC 220 В 12 Вт.
  • Температура рабочей среды: -40…+100 °С.
  • Степень защиты корпуса и электроразъема реле – IP65.
  • Присоединение к процессу – штуцер G1/4.
  • Перегрузочная способность – до 1,7 МПа.

Варианты исполнения

Реле давления РД50-ДИ1,4
Реле избыточного давления со штуцером с резьбой G 1/4. Диапазон задаваемой уставки давления: 0,2…1,4 МПа, Дифференциал: 0,07…0,4 Мпа, Максимальное рабочее давление: 1,7 Мпа, Коммутируемый ток – AC до 400 В 16 А / DC 220 В 12Вт, Температура рабочей среды: -40…+100 °С, Степень защиты: IP 65
Реле давления РД50-ДИ0,75
Реле избыточного давления со штуцером с резьбой G 1/4. Диапазон задаваемой уставки давления: 0…0,75 Мпа, Дифференциал: 0,07…0,4 Мпа, Максимальное рабочее давление: 1,7 Мпа, Коммутируемый ток – AC до 400 В 16 А / DC 220 В 12Вт, Температура рабочей среды: -40…+100 °С, Степень защиты: IP 65
