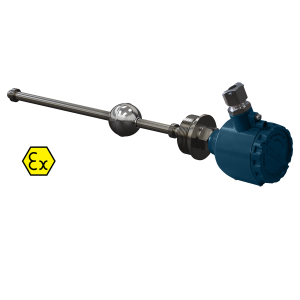

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА. Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L. Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd:

  • Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
  • Аналоговый выходной сигнал 4…20 мА.
  • Диапазон преобразования уровня: 250…4 000 мм.
  • Дискретность преобразования: 5 или 10 мм.
  • Температура измеряемой среды: –60…+ 125 °C.
  • Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
  • Плотность рабочей среды: ≥ 0,65 г/см3.
  • Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
  • Возможно изготовление с резьбовым креплением G2.
  • Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.
  • Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
  • Срок службы не менее 12 лет.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-И

Принцип действия и особенности конструкции ОВЕН ПДУ-И-Exd

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости изменяется выходное сопротивление датчика, преобразуемое в выходной сигнал 4…20 мА, что прямо пропорционально уровню жидкости

Технические характеристики Поплавковые датчики уровня ОВЕН ПДУ-И-Exd

Наименование параметраЗначение
Характеристики питания
Схема подключениядвухпроводная
Род питающего токапостоянный
Напряжение питания постоянного тока12…36 В
Потребляемая мощность, не более1 Вт
Выходной сигнал4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)от 0 до 250…4000 мм (в зависимости от исполнения)
Дискретность преобразования5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаревертикально
Диаметр наружной оболочки соединительного кабеля4…8 мм
Сечение соединительных проводов0,2…2 мм2
Материал рабочей части датчикаСталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)1 Ex d IIC T4 Gb

Условия эксплуатации

  • Температура окружающей среды от -40 до +85 °С;
  • Температура контролируемой среды от -60 до +125 °С;
  • Давление контролируемой среды:
    • не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
    • не более 1 МПа – для датчиков с присоединением CLAMP.
  • Плотность контролируемой среды не менее 0,65 г/см3;
  • Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.

Модификации

ОВЕН ПДУ-И-Exd с присоединением G2

ОВЕН ПДУ-И-Exd с присоединением G2

ОВЕН ПДУ-И-Exd с присоединением типа CLAMP в соответствии с DIN 32676

ОВЕН ПДУ-И-Exd с присоединением типа CLAMP

ОВЕН ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015

Для ПДУ-И-Exd с фланцевым присоединением

Варианты исполнения Поплавковые датчики уровня ОВЕН ПДУ-И-Exd

ПДУ-И.250.5-ЕХD Преобразование до 250 мм с дискретностью 5 ммПДУ-И.1250.10-ЕХD Преобразование до 1250 мм с дискретностью 10 мм
ПДУ-И.500.5-ЕХD Преобразование до 500 мм с дискретностью 5 ммПДУ-И.1750.10-ЕХD Преобразование до 1750 мм с дискретностью 10 мм
ПДУ-И.3000.10-ЕХD Преобразование до 3000 мм с дискретностью 10 ммПДУ-И.2000.10-ЕХD Преобразование до 2000 мм с дискретностью 10 мм
ПДУ-И.750.5-ЕХD Преобразование до 750 мм с дискретностью 5 ммПДУ-И.2250.10-ЕХD Преобразование до 2250 мм с дискретностью 10 мм
ПДУ-И.1000.5-ЕХD Преобразование до 1000 мм с дискретностью 5 ммПДУ-И.2500.10-ЕХD Преобразование до 2500 мм с дискретностью 10 мм
ПДУ-И.1500.5-ЕХD Преобразование до 1500 мм с дискретностью 5 ммПДУ-И.2750.10-ЕХD Преобразование до 2750 мм с дискретностью 10 мм
ПДУ-И.1250.5-ЕХD Преобразование до 1250 мм с дискретностью 5 ммПДУ-И.3250.10-ЕХD Преобразование до 3250 мм с дискретностью 10 мм
ПДУ-И.250.10-ЕХD Преобразование до 250 мм с дискретностью 10 ммПДУ-И.3500.10-ЕХD Преобразование до 3500 мм с дискретностью 10 мм
ПДУ-И.1750.5-ЕХD Преобразование до 1750 мм с дискретностью 5 ммПДУ-И.3750.10-ЕХD Преобразование до 3750 мм с дискретностью 10 мм
ПДУ-И.1500.10-ЕХD Преобразование до 1500 мм с дискретностью 10 ммПДУ-И.4000.10-ЕХD Преобразование до 4000 мм с дискретностью 10 мм
ПДУ-И.2000.5-ЕХD Преобразование до 2000 мм с дискретностью 5 ммПДУ-И.750.10.Ф.80.1.01.А-ЕХD Преобразование до 750 мм с дискретностью 10 мм
ПДУ-И.2250.5-ЕХD Преобразование до 2250 мм с дискретностью 5 ммПДУ-И.2250.5.Ф.65.6.01.А-ЕХD Преобразование до 2250 мм с дискретностью 5 мм
ПДУ-И.2500.5-ЕХD Преобразование до 2500 мм с дискретностью 5 ммПДУ-И.2750.10.Ф.80.1.01.А-ЕХD Преобразование до 2750 мм с дискретностью 10 мм
ПДУ-И.2750.5-ЕХD Преобразование до 2750 мм с дискретностью 5 ммПДУ-И.1250.5.Ф.65.25.01.В-ЕХD Преобразование до 1250 мм с дискретностью 5 мм
ПДУ-И.3000.5-ЕХD Преобразование до 3000 мм с дискретностью 5 ммПДУ-И.1500.5.Ф.80.6.01.В-ЕХD Преобразование до 1500 мм с дискретностью 5 мм
ПДУ-И.3250.5-ЕХD Преобразование до 3250 мм с дискретностью 5 ммПДУ-И.1500.10.Ф.65.6.01.В-ЕХD Преобразование до 1500 мм с дискретностью 10 мм
ПДУ-И.3500.5-ЕХD Преобразование до 3500 мм с дискретностью 5 ммПДУ-И.2000.5.Ф.65.25.01.В-ЕХD Преобразование до 2000 мм с дискретностью 5 мм
ПДУ-И.3750.5-ЕХD Преобразование до 3750 мм с дискретностью 5 ммПДУ-И.2250.5.Ф.100.10.01.В-ЕХD
ПДУ-И.4000.5-ЕХD Преобразование до 4000 мм с дискретностью 5 ммПДУ-И.2250.10.Ф.80.16.01.В-ЕХD Преобразование до 2250 мм с дискретностью 10 мм
ПДУ-И.500.10-ЕХD Преобразование до 500 мм с дискретностью 10 ммПДУ-И.2500.5.Ф.65.25.01.В-ЕХD Преобразование до 2500 мм с дискретностью 5 мм
ПДУ-И.750.10-ЕХD Преобразование до 750 мм с дискретностью 10 ммПДУ-И.2750.5.Ф.65.25.01.В-ЕХD Преобразование до 2750 мм с дискретностью 5 мм
ПДУ-И.1000.10-ЕХD Преобразование до 1000 мм с дискретностью 10 ммБ.П.7.G2.40.2 Бобышка прямая для датчика ПДУ-И с приварным штуцером резьбой G2 длиной 40 мм из стали AISI 304

Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
