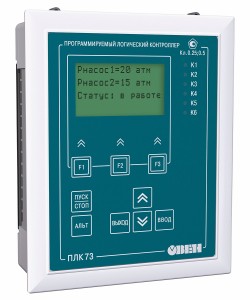

ОВЕН ПЛК73 – контроллер с HMI для локальных систем автоматизации в щитовом исполнении. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.

Основные функциональные возможности ПЛК73 контроллер с HMI

  • Четырехстрочный знакосинтезирующий дисплей.
  • Наличие дискретных входов/выходов на борту.
  • Заказные модификации с выбором дискретных/аналоговых выходов.
  • Платы расширения интерфейсов RS-485, RS-232.
  • Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay.
  • Бесплатная библиотека функциональных блоков:
    • разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.;
    • стандартные библиотеки CODESYS.
  • Возможность расширения путем подключения модулей ввода/вывода.
  • Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1.
  • Встроенные часы реального времени.
  • Щитовой корпус.

Технические характеристики ПЛК73 контроллер с HMI

Общие сведения

Центральный процессор32-разрядный RISC процессор 50 МГц на базе ядра ARM7
Размер Retain-памяти (EEPROM)448 байт
Объем оперативной памяти для хранения переменных программ 10 кб
Объем памяти хранения программ280 кб
Объем памяти ввода-вывода600 байт — для ПЛК73-M
360 байт — для ПЛК73-L
Время работы часов реального времени после пропадания питанияне менее 3 месяцев
Конструктивное исполнениеКорпус щитового крепления.
Габаритные размеры (В×Ш×Г), мм
(168×137×55)±1 мм
Степень защиты корпуса со стороны лицевой панелиIP55
Напряжение питания90…245 В (частотой от 47 до 63 Гц)
Потребляемая мощность, не болеедля постоянного тока, 12 Вт
для переменного тока, 18 Вт
Параметры встроенного вторичного источника питаниявыходное напряжение 24±3 В, ток не более 180 мА

Элементы человеко-машинного интерфейса

Тип дисплеяТекстовый монохромный ЖКИ с подсветкой
Количество знакомест (символов)4 x 16
Кнопки управления на лицевой панели9 тактовых кнопок:
«Пуск/стоп», «Выход», «Альт»,»
Ввод», «Вверх», «Вниз»,
«F1», «F2», «F3»
Светодиоды на лицевой панели6 штук:
«K1», «K2», «K3», «K4»,
«K5», «K6»

Интерфейсы связи

Интерфейсы2 интерфейса опционально:
1-й интерфейс: RS-485, RS-232 или отсутствует;
2-й интерфейс: RS-485, RS-232 или отсутствует.
Режим работы интерфейсовMaster, Slave
Поддерживаемые протоколыОBEH, Modbus-ASCII/RTU, GateWay (протокол CODESYS)

Аналоговые входы

Количество аналоговых входов8
Типы подключаемых датчиков и характеристики аналоговых входовВ соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63

Выходы (дискретные и аналоговые)

Количество выходов внутри контроллера8, из них 4 с возможностью установки ЦАП
Типы выходных элементов и их характеристикиВ соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63

Выходные элементы:

Количество выходов внутри контроллера8, из них 4 с возможностью установки ЦАП
Типы выходных элементов и их характеристикиВ соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63
Выходные элементы:
1тип К (группа из 2 выходов)
2
3тип К (группа из 2 выходов)
4
5тип Р, К, Т, И, У или отсутствует
6тип Р, К, Т, И, У или отсутствует
7тип Р, К, Т, И, У или отсутствует
8тип Р, К, Т, И, У или отсутствует

Дискретные входы

Количество дискретных входов8
Подключаемые входные устройстваподключение датчиков с выходами: «сухой-контакт» p-n-p- и n-p-n- транзистор
Максимальная частота сигнала, подаваемого на дискретный вход15 Гц (при скважности 2)
Напряжение питания дискретных входов24±3 В

Программирование и обновление встроенного программного обеспечения

Среда программированияCODESYS 2.3 (версия 2.3.8.1 и более старшая)
Интерфейс для программирования и отладки в CODESYSRS-232 DBGU
Интерфейс для обновления встроенного программного обеспеченияRS-232 DBGU (выведен на разъем RJ-12)

Поддерживаемые интерфейсы и протоколы

ПротоколИнтерфейсПрименение
ОВЕНRS-232
RS-485
Поддержка модулей ввода/вывода ОВЕН Мх110
Работа в сетях ОВЕН совместно с ТРМ2хх
Modbus RTUModbus ASCIIRS-232
RS-485
Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх),
связь со SCADA-системами
GateWay (протокол CODESYS)RS-232Программирование контроллера, отладка пользовательской программы
Работа с OPC-сервером CODESYS

Варианты исполнения:

ПЛК73-ККККРРРР-L
ПЛК73-ККККРРРР-М
ПЛК73-ККККРРУУ-М
ПЛК73-ККККРРИИ-М
ПЛК73-ККККУУУИ-М
ПЛК73-ККККРРУУ-L
ПЛК73-КККККРРР-L
ПЛК73-ККККТТТУ-М
ПЛК73-ККККТТУУ-L
ПЛК73-КККК-L
ПЛК73-ККККРРИУ-L
ПЛК73-ККККРРРУ-L
ПЛК73-ККККУУУУ-L
ПЛК73-КККК-М
ПЛК73-ККККККУУ-L
ПЛК73-ККККРРИУ-М
ПЛК73-ККККУУУУ-М
ПЛК73-ККККТТТИ-М
ПЛК73-ККККИИИИ-L
ПЛК73-ККККТТТТ-М
ПЛК73-ККККИИИУ-М
ПЛК73-ККККИИУУ-М
ПЛК73-ККККРРТИ-М
ПЛК73-ККККИИИИ-М
ПЛК73-ККККРРРУ-М
ПЛК73-КККККККИ-М
ПЛК73-ККККККИИ-М
ПЛК73-КККККККК-L
ПЛК73-КККККУУУ-М
ПЛК73-ККККТТИИ-М
ПЛК73-ККККРРРТ-М
ПЛК73-КККККККУ-М
ПЛК73-КККККККК-М
ПЛК73-ККККРРРИ-М
ПЛК73-ККККТТТТ-L
ПЛК73-ККККРРИИ-L
ПЛК73-КККККРРР-М
ПЛК73-ККККТИИР-М
ПЛК73-ККККРРРИ-L
ПЛК73-ККККРТИИ-М
ПЛК73-ККККРРТТ-М
ПЛК73-ККККУУУИ-L
ПЛК73-КККККИИИ-М
ПЛК73-ККККРРРИ-М
ПИ73-2
ПИ73-4
ПИ73-5
