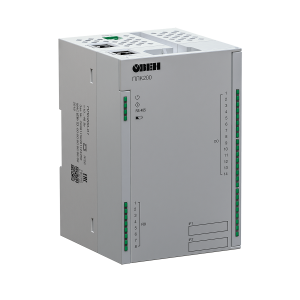

ПЛК200 контроллер для малых и средних систем автоматизации

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов. Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet. Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.

Особенности и преимущества ПЛК200 контроллера

Высокая производительность

  • Процессор ARM® Cortex-A8 с частотой 800 МГц.
  • Большой объем памяти:
    • ROM 512 Мбайт (NAND).
    • RAM 256 Мбайт (DDR3).
    • RETAIN 64 Кбайт (MRAM).
  • Операционная система Linux с RT-патчем.
  • Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

Эргономичный корпус

  • Крепление на DIN-рейку или на стену.
  • Съемные клеммники с невыпадающими винтами.
  • Удобная система укладки кабеля.
  • Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

  • Ethernet дает ряд преимуществ:
    • высокая скорость опроса;
    • мультимастерность;
    • вариативная топология сети.
  • Поддержка протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT, NTP.
  • Встроенный Firewall.
  • Поддержка Web-визуализации CODESYS.
  • Web-интерфейс для настройки и диагностики контроллера.
  • Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

  • Расширенный диапазон питающего напряжения: =10…48 В.
  • Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Технические характеристики ПЛК200 контроллера

Параметр Значение (свойства)
Питание
Напряжение питанияот 10 до 48 В (номинальное 24 В)
Потребляемая мощность, не более
— модификация 01
— модификация 02
— модификация 03
— модификация 04
13 Вт
12 Вт
10 Вт
10 Вт
Защита от переполюсовкиЕсть
Вычислительные ресурсы
Центральный процессорRISC-процессор Texas Instruments Sitara AM3358,800 МГц
Объем флеш-памяти (тип памяти)512 Мбайт (NAND) доступно для хранения файлов и архивов
Объем оперативной памяти (тип памяти)256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти)64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)3 мс
Интерфейсы связи

Ethernet 100 Base-T

Количество портов2 × Ethernet 10/100 Мбит/c (RJ45)
Поддерживаемые промышленные протоколы*Modbus TCP (Master / Slave)
OPC UA (Server)
MQTT
Поддерживаемые прикладные протоколы*NTP
FTP
SSH
HTTP
HTTPS

RS-485

Количество портов1
Поддерживаемые протоколы*Modbus RTU (Master / Slave);
Modbus ASCII (Master / Slave);
ОВЕН (Master)
Скорость передачи1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторыЕсть

USB Device

Количество портов1 × micro USB (RNDIS)
Поддерживаемые протоколыCODESYS Gateway
FTP
SSH
HTTP
HTTPS
Подключаемые накопители

SD

Количество разъёмов1
Поддерживаемые устройстваmicroSD
Максимальная ёмкость4 ГБ (microSD)
32 ГБ (microSDHC)
512 ГБ (microSDXC)
Поддерживаемые файловые системыFAT16, FAT32, ext4, NTFS (read only)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С
– при температуре -40 °С и +55 °С

 3 секунды в сутки
18 секунд в сутки
Тип источника питанияБатарея CR2032
Срок работы на одной батарее5 лет
Общие сведения
Габаритные размеры(82 × 124 × 83) ±1 мм
Масса, не более0,6 кг
Степень защиты корпуса по ГОСТ 14254–96IP20
Индикация на передней панелиСветодиодная
Встроенное оборудованиеИсточник звукового сигнала
Двухпозиционный тумблер СТАРТ / СТОП
Сервисная кнопка
Средняя наработка на отказ**60 000 ч
Средний срок службы8 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.

Варианты исполнения

ПЛК200-01-CS
КАБЕЛЬ UTP RJ45-RJ45 (0,15М)
КАБЕЛЬ MICROUSB-USB (1,8М)
КК12/28


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru
