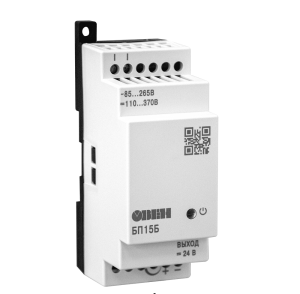

ОВЕН БП15Б, БП30Б, БП60Б — промышленные блоки питания предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п. Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В. Блоки питания БП15Б, БП30Б, БП60Б выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции ОВЕН БП15Б, БП30Б, БП60Б
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Технические характеристики ОВЕН БП15Б, БП30Б, БП60Б
| Параметр | Значение |
Входное напряжение:
| – переменного тока | 85…264 В |
| – постоянного тока | 110…370 В |
| Частота входного переменного напряжения | 47…63 Гц |
| Коррекция выходного напряжения | 22…26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
Электрическая прочность изоляции:
| — вход – выход (действующее значение) | 3 кВ |
| — вход – корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85 % |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха | –20…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
| Модификация прибора | Мощность, Вт | Выходное напряжение, В | Макс. выходной ток, А | Амплитуда пульсации выходного напряжения, мВ |
| БП15Б-Д2-5 | 15 | 5 | 2,00 | 40 |
| БП15Б-Д2-9 | 15 | 9 | 1,35 | 60 |
| БП15Б-Д2-12 | 15 | 12 | 1,20 | 80 |
| БП15Б-Д2-15 | 15 | 15 | 1,00 | 100 |
| БП15Б-Д2-24 | 15 | 24 | 0,63 | 120 |
| БП15Б-Д2-36 | 15 | 36 | 0,41 | 150 |
| БП15Б-Д2-48 | 15 | 48 | 0,31 | 150 |
| БП15Б-Д2-60 | 15 | 60 | 0,25 | 150 |
| БП30Б-Д3-5 | 30 | 5 | 4,00 | 60 |
| БП30Б-Д3-9 | 30 | 9 | 2,70 | 80 |
| БП30Б-Д3-12 | 30 | 12 | 2,40 | 100 |
| БП30Б-Д3-15 | 30 | 15 | 2,00 | 120 |
| БП30Б-Д3-24 | 30 | 24 | 1,25 | 120 |
| БП30Б-Д3-36 | 30 | 36 | 0,83 | 150 |
| БП30Б-Д3-48 | 30 | 48 | 0,63 | 150 |
| БП30Б-Д3-60 | 30 | 60 | 0,50 | 150 |
| БП60Б-Д4-5 | 60 | 5 | 8,00 | 80 |
| БП60Б-Д4-9 | 60 | 9 | 5,40 | 80 |
| БП60Б-Д4-12 | 60 | 12 | 4,50 | 100 |
| БП60Б-Д4-15 | 60 | 15 | 4,00 | 120 |
| БП60Б-Д4-24 | 60 | 24 | 2,50 | 120 |
| БП60Б-Д4-36 | 60 | 36 | 1,67 | 150 |
| БП60Б-Д4-48 | 60 | 48 | 1,25 | 150 |
| БП60Б-Д4-60 | 60 | 60 | 1,00 | 150 |
Варианты исполнения
БП15Б-Д2-24 15Вт; Выход: 24В/0.63А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП15Б-Д2-12 15Вт; Выход: 12В/1.2А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП30Б-Д3-36
БП30Б-Д3-24 30Вт; Выход: 24В/1.25А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП30Б-Д3-9 30Вт; Выход: 9В/2.7А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП30Б-Д3-5 30Вт; Выход: 5В/4А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП30Б-Д3-12 30Вт; Выход: 12В/2.4А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП30Б-Д3-15 30Вт; Выход: 15В/2А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП60Б-Д4-24 60Вт; Выход: 24В/2.5А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП60Б-Д4-12 60Вт; Выход: 12В/4.5А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
ИБП60Б-Д9-24 60Вт; Выход: 27В/2А; Вход: 110..264VAC / 130…370VDC; -20…50°C; Ш×В×Г: 157×90×58мм
БП15Б-Д2-5 15Вт; Выход: 5В/2А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП15Б-Д2-48 15Вт; Выход: 48В/0.31А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП15Б-Д2-9 15Вт; Выход: 9В/1.35А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП15Б-Д2-60 15Вт; Выход: 60В/0.25А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП15Б-Д2-15 15Вт; Выход: 15В/1А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП15Б-Д2-36 15Вт; Выход: 36В/0.41А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 36×90×58мм
БП30Б-Д3-60 30Вт; Выход: 60В/0.5А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП30Б-Д3-48 30Вт; Выход: 48В/0.63А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 54×90×58мм
БП60Б-Д4-36 60Вт; Выход: 36В/1.67А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП60Б-Д4-5 60Вт; Выход: 5В/8А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП60Б-Д4-9 60Вт; Выход: 9В/5.4А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП60Б-Д4-48 60Вт; Выход: 48В/1.25А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП60Б-Д4-60 60Вт; Выход: 60В/1А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
БП60Б-Д4-15 60Вт; Выход: 15В/4А; Вход: 90…264VAC / 110…370VDC; -20…50°C; Ш×В×Г: 72×90×58мм
