КТР-121 контроллер

КТР-121 контроллер

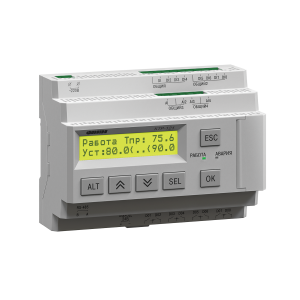

КТР-121 контроллер для автоматического управления котельной

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Задачи автоматизации КТР-121 контроллера

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

  • КТР-121.01 – автоматика котла.
  • КТР-121.02 – автоматика котельной.
  • КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

Функциональные возможности КТР-121 контроллера

Общие

  • Автоматическая смена ведущего котла по времени наработки.
  • Исключение эффекта тактования котла.
  • Защита от конденсата.
  • Контроль разрежения в топке котла.
  • Прогрев котла при первоначальном пуске.
  • Контроль протока теплоносителя через котел.
  • Управление подпиткой системы.
  • Управление газовыми и жидкотопливными горелками с использованием стандартных контактов Т1-Т2, Т6-Т7-Т8 (pin-to-pin).
  • Совместим с горелками мировых производителей: Weishaupt, CIB Unigas, Lamborghini, Rielo, Oilon, Baltur, EcoFlam, SAACKE и пр.
  • Ведение журнала аварий с меткой времени.
  • Диагностика работы всех узлов системы.
  • Работоспособность котельной при выходе из строя датчика температуры прямой воды.
  • Удаленное управление котельной.
  • Поддержка датчиков РТ100, РТ1000, 100М и NTC10k.

Котловые регуляторы КТР-121.01

  • Регулирование температуры теплоносителя на выходе котла.
  • Защита от тактования котла.
  • Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
  • Контроль давления теплоносителя.
  • Защита водогрейного котла от конденсата.
  • Удаленное управление котлом.
  • Контроль аварий горелки.

Каскадные регуляторы КТР-121.02

  • Регулирование температуры теплоносителя в общем трубопроводе.
  • Погодозависимое регулирование по отопительному графику.
  • Управление каскадом до 4-х котлов.
  • Защита от тактования котлов.
  • Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
  • Защита водогрейных котлов от конденсата.
  • Автоматическая смена ведущего котла по времени наработки.
  • Контроль аварий горелки.
  • Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
  • Контроль давления теплоносителя в общем трубопроводе.
  • Управление насосами циркуляции в сетевом контуре. Ротация и ввод резерва.
  • Управление подпиткой системы.

Тепловые регуляторы КТР-121.03

  • Управление закрытыми контурами отопления и ГВС с теплообменниками.
  • Управление открытыми контурами отопления с насосно-смесительными узлами и ГВС на бойлер.
  • Контроль давления воды в контурах.
  • Управление циркуляционными насосами с ротацией и автоматическим вводом резерва.
  • Управление подпиткой системы.
  • Регулирование по графику отопления.
  • Режимы энергосбережения в ночное время и выходные дни.
  • Автоматическая смена сезонов Зима/Лето по уличной температуре.

Варианты исполнения:

КТР-121.24.00.00
КТР-121.24.01.10
КТР-121.24.02.20
КТР-121.24.02.40
КТР-121.24.02.41
КТР-121.24.03.10
КТР-121.24.03.20
КТР-121.220.00.00
КТР-121.220.01.10
КТР-121.220.02.20
КТР-121.220.02.40
КТР-121.220.02.41
КТР-121.220.03.10
КТР-121.220.03.20


Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru


Для ГВС, отопления, вентиляции и котельных
