Кабель АВВГ 6кВ

Кабель АВВГ 6кВ

Кабель АВВГ 6кВ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

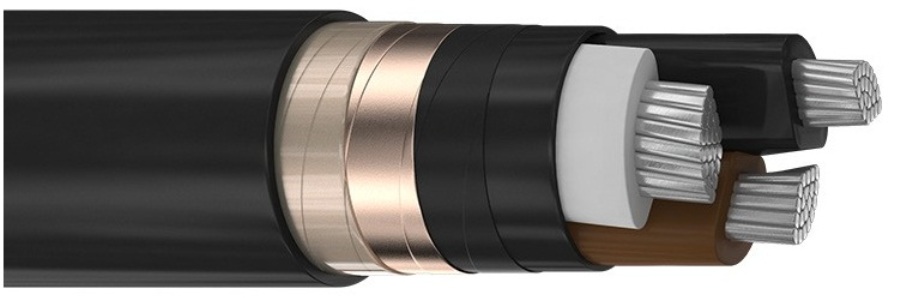

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
  • однопроволочная (класс 1) сечением 35-240 мм2 – «ож»,
  • многопроволочная (класс 2) сечением 70-240 мм2;
  1. Изоляция из ПВХ пластиката, маркировка жил:
  • цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
  • цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3;
  1. Поясная изоляция из ПВХ лент;
  2. Экран из лент полупроводящей бумаги и медных лент;
  3. Обмотка из ПВХ лент и лент нетканого полотна;
  4. Оболочка из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики. Кабель АВВГ

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]15
Максимальная рабочая температура жилы [°С]70
Максимальное переменное напряжение частоты 50 Гц [кВ]7.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]6
Радиус изгиба кабелей [наружных диаметров]7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.05
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмеры. Кабель АВВГ

Кабель АВВГ 3х150мс-6
Кабель АВВГ 3х35(ож)-6
Кабель АВВГ 3х50(ож)-6
Кабель АВВГ 3х70-6
Кабель АВВГ 3х70(ож)-6
Кабель АВВГ3х95-6
Кабель АВВГ3х120-6
Кабель АВВГ3х120(ож)-6
Кабель АВВГ3х150-6
Кабель АВВГ3х185-6
Кабель АВВГ3х185(ож)-6
