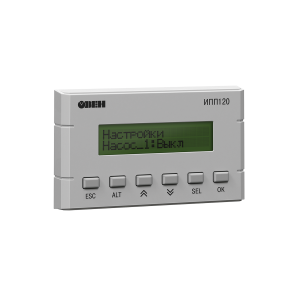

ИПП120 информационная программируемая панель оператора
ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.
Основные особенности ОВЕН ИПП120
- Крепление в отверстие 22,5 мм
- Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C
- Конфигурирование в среде OwenLogic (начиная с версии 1.10.149)
- Задание управляющей логики по сети RS-485
- Работа по сети по протоколу Modbus RTU/ASCII в режиме Master/Slave
- Не требует питания при программировании через USB
- ЖК экран 2×16, 6 механических кнопок
- Вывод текстовых и цифровых параметров
- Доступ к внесению изменений по паролю
- Часы реального времени со сроком службы 10 лет
- Применение в мобильных установках: питание =9…32 В
Технические характеристики ОВЕН ИПП120
| Наименование | Значение |
| Напряжение питания | =9…32 В (номинальное =24 В) |
| Потребляемая мощность | не более 2,5 Вт |
| Интерфейсы связи | RS-485 |
| Скорости работы интерфейса | 9600, 19200, 38400,115200 бит/с |
| Универсальный протокол обмена | Modbus RTU/ASCII (режимы Master/Slave) |
| Конструктивное исполнение | крепление в щите в отверстии диаметром 22,5 мм |
| Степень защиты корпуса | IP65 (со стороны передней панели) |
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
| Количество механических кнопок, шт. | 6 |
| Габаритные размеры, Д×Ш×Г | 100×60×56 мм |
| Масса | не более 0,4 кг |
Условия эксплуатации
| Температура окружающего воздуха | от -20 до +55 °С |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
| Атмосферное давление | 86…106,7 кПа |
Варианты исполнения
ИПП120 24VDC, 1xRS-485, HMI
