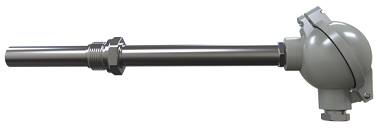

ДТП термопары на основе КТМС высокотемпературные модульные предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
- железо-константан ЖК (J). Универсальные термопары для измерения температур до +750 ℃.
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами
- низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
Общие сведения о термопарах
В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.
КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.
Технические характеристики ДТП термопары на основе КТМС
Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):
| Вид рабочего спая | Показатель тепловой инерции термопреобразователя, с | Показатель тепловой инерции термопреобразователя, с | Показатель тепловой инерции термопреобразователя, с | Показатель тепловой инерции термопреобразователя, с | Показатель тепловой инерции термопреобразователя, с |
| d = 1,5 | d=2,0 | d = 3,0 | d = 4,5 | d = 6,0 | |
| Изолированный от оболочки КТМС | 0,4 | 0,5 | 1 | 2 | 4 |
| Неизолированный от оболочки КТМС | 0,15 | 0,25 | 0,5 | 1 | 3 |
Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):
| Вид рабочего спая | Показатель тепловой инерции термопреобразователя, с | Показатель тепловой инерции термопреобразователя, с | Показатель тепловой инерции термопреобразователя, с |
| D = 12 мм, керамический чехол (корунд) | D = 20 мм, керамический чехол ( корунд) | D = 20 мм, металлический чехол | |
| Изолированный от арматуры | 30 | 90 | 50 |
| Неизолированный от арматуры | — | — | 30 |
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
