АС4-М преобразователь

ас4 м преобразователь

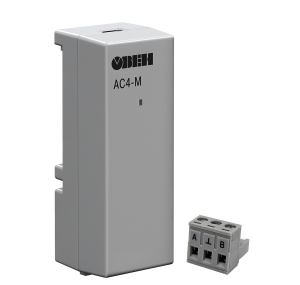

АС4-М преобразователь — компактный преобразователь предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Особенности

  • Гальваническая изоляция интерфейсов.
  • Автоматическое определение направления передачи данных.
  • Создание виртуального COM-порта при подключении прибора к ПК позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом.
  • Разъем micro USB для подключения преобразователя к ПК. Кабель в комплекте.
  • Компактный корпус, занимающий минимум места на DIN-рейке или на столе. Габаритные размеры 27×72,5×26 мм.
  • Питание от шины USB.
  • Гарантийный срок – 5 лет.

Поддерживаемые операционные системы

  • Windows XP/Server 2003/Vista/7/8/8.1/10
  • Mac OS X
  • Linux 2.6.x/3.x.x

Технические характеристики АС4-М преобразователь

НаименованиеЗначение
Питание
Входное напряжение питания DC, В4,75…5,25
Класс защиты по ГОСТ 12.2.007.0-75III
Потребляемая мощность, Вт, не более2
Электрическая прочность изоляции, В1780
Интерфейс USB
СтандартUSB 2.0
РазъемТип microUSB
Передаваемые сигналыD+, D-
Максимальная длина линии связи, м3
Интерфейс RS-485
СтандартEIA/TIA-485
РазъемКлеммы
Передаваемые сигналыA(Data+), B(Data-)
Максимальная скорость передачи данных, бит/с115200
Максимальная длина линии связи, м1200
Максимальное количество приборов, шт.32*
Корпус
Габаритные размеры, мм27×72,5×26
Степень защитыIP20
КреплениеНа DIN-рейку
Масса, г45

* 247 с использованием повторителей интерфейса RS-485, например, АС5

Условия эксплуатации

НаименованиеЗначение
Температура окружающего воздуха, °С-20…+75
Температура транспортировки и хранения, °С-25…+55
Относительная влажность воздуха (при температуре +25 °С и ниже), %Не более 80 (без конденсации влаги)
Высота над уровнем моря, м1000

Варианты исполнения АС4-М преобразователь

АС4-М
КАБЕЛЬ MICROUSB-USB (1,8М)
