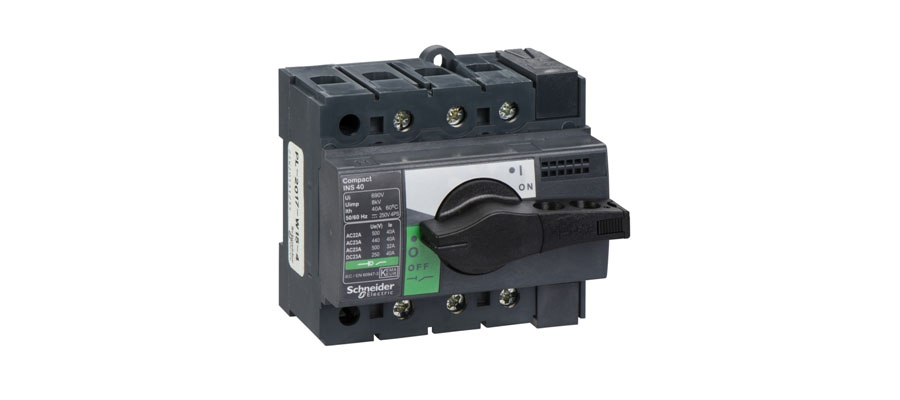

![выключатель-разъединитель compact серии inv/ins schneider electric (шнайдер электрик) выключатель разъединитель compact серии inv ins](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/01/ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ-COMPACT-СЕРИИ-INV-INS.jpg?resize=840%2C373)
- Исполнения с видимым разрывом (INV).
- Возможна установка боковых или фронтальных выносных рукояток.
- Возможна установка вспомогательных контактов мгновенного и опережающего действия.
- Исполнение для организации ввода резерва
Выключатели-разъединители Compact INS/INV
- Выключатели-разъединители Compact INS250 - 630
- Выключатели-разъединители Compact INV100 - 630
- Выключатели-разъединители Compact INS630b - 2500
- Выключатели-разъединители Compact INS800 - 1600
Тип | Выключатели-разъединители Compact INS250 - 630 с чёрной рукояткой | Выключатели-разъединители Compact INS250 - 630 с красной рукояткой и жёлтой передней панелью | Устройство ввода резерва на базе | |||
3P | 4P | 3P | 4P | 3P | 4P | |
Compact INS250-100A | 31100 | 31101 | 31120 | 31121 | 31140 | 31141 |
Compact INS250-160A | 31104 | 31105 | 31124 | 31125 | 31144 | 31145 |
Compact INS250-250A | 31102 | 31103 | 31122 | 31123 | 31142 | 31143 |
Compact INS250 | 31106 | 31107 | 31126 | 31127 | 31146 | 31147 |
Compact INS320 | 31108 | 31109 | 31128 | 31129 | 31148 | 31149 |
Compact INS400 | 31110 | 31111 | 31130 | 31131 | 31150 | 31151 |
Compact INS500 | 31112 | 31113 | 31132 | 31133 | 31152 | 31153 |
Compact INS630 | 31114 | 31115 | 31134 | 31135 | 31154 | 31155 |
Тип | Выключатели-разъединители Compact INV100 - 630 с чёрной рукояткой | Выключатели-разъединители Compact INV100 - 630 с красной рукояткой и жёлтой передней панелью | ||
3P | 4P | 3P | 4P | |
Compact INV100 | 31160 | 31161 | 31180 | 31181 |
Compact INV160 | 31164 | 31165 | 31184 | 31185 |
Compact INV200 | 31162 | 31163 | 31182 | 31183 |
Compact INV250 | 31166 | 31167 | 31186 | 31187 |
Compact INV320 | 31168 | 31169 | 31188 | 31189 |
Compact INV400 | 31170 | 31171 | 31190 | 31191 |
Compact INV500 | 31172 | 31173 | 31192 | 31193 |
Compact INV630 | 31174 | 31175 | 31194 | 31195 |
Тип | Выключатели-разъединители Compact INS630b - 2500 с чёрной рукояткой | Выключатели-разъединители Compact INV630b - 2500 с чёрной рукояткой | ||
3P | 4P | 3P | 4P | |
Compact INS630b | 31342 | 31343 | 31370 | 31371 |
Compact INS800 | 31330 | 31331 | 31358 | 31359 |
Compact INS1000 | 31332 | 31333 | 31360 | 31361 |
Compact INS1250 | 31334 | 31335 | 31362 | 31363 |
Compact INS1600 | 31336 | 31337 | 31364 | 31365 |
Compact INS2000 | 31338 | 31339 | 31366 | 31367 |
Compact INS2500 | 31340 | 31341 | 31368 | 31369 |
Тип | Выключатели-разъединители Compact INS800 - 1600 с красной рукояткой и жёлтой передней панелью | Выключатели-разъединители Compact INV800 - 1600 с красной рукояткой и жёлтой передней панелью | ||
3P | 4P | 3P | 4P | |
Compact INV630b | 31372 | 31373 | ||
Compact INV800 | 31344 | 31345 | 31374 | 31375 |
Compact INV1000 | 31346 | 31347 | 31376 | 31377 |
Compact INV1250 | 31348 | 31349 | 31378 | 31379 |
Compact INV1600 | 31350 | 31351 |
Технические характеристики разъединителей COMPACT серии INV/INS
Тип разъединителя | INS 40...80 | INS 100...160 | INS/INV 250… 100...250 | INS/INV 320...630 | INS/INV 630b | INS/INV 800...1600 | INS/INV 2000...2500 |
Номинальное напряжение изоляции при 50Гц Ui, В | 690 | 750 | 750 | 750 | 1000 | 1000 | 1000 |
Импульсное выдерживаемое напряжение при 50Гц Uimp, кВ | 8 | 8 | 8 | 8 | 12 | 12 | 12 |
Номинальное рабочее напряжениепри 50Гц Ue, В | 500 | 690 | 690 | 690 | 690 | 690 | 690 |
Номинальная включающая способность Мин. (без защиты) Icm, кА | 15 | 20 | 30 | 50 | 75 | 75 | 105 |
Номинальная включающая способность Макс. (с защитой авт. выключателем) Icm, кА | 75 | 154 | 330 | 330 | 330 | 330 | 330 |
Допустимый сквозной ток короткого замыкания 1c lcw, А | 3000 | 5500 | 8500 | 20000 | 35000 | 35000 | 50000 |
Допустимый сквозной ток короткого замыкания Зс lcw, А | 1730 | 3175 | 4900 | 11500 | 20000 | 20000 | 30000 |
Износостойкость механическая циклов | 20000 | 15000 | 15000 | 10000 | 5000 | 3000 | 3000 |
Износостойкость электрическая без обслуживания циклов | 1500 | 1500 | 1500 | 1500 | 1000 | 500 | 100 |
Температура эксплуатации t °С | -25...+70 |
