Проверенный временем выключатель PKZM0 предназначен для электродвигателей, рассчитанных на токи от 0,16 до 32 A. Номинальный ток короткого замыкания теперь равен 150 кА для выключателей, рассчитанных на токи до 12 A, и 50 кА для выключателей, рассчитанных на токи до 32 A. Автоматический выключатель PKZM4 также характеризуется отключающей способностью в 50 кА. Ограничители тока становятся практически устаревшими. Автоматические выключатели согласуются с серией контакторов DIL и являются идеальными для составления пусковых сборок.
Технические характеристики. Выключатель PKZM0

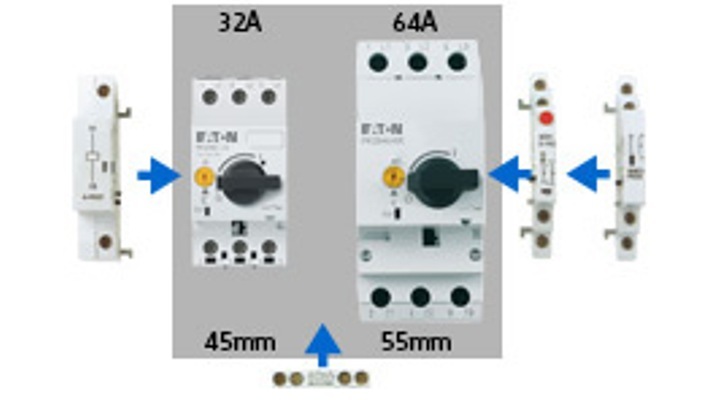

Независимо от того, является ли данный аксессуар дополнительным контактом, дополнительным контактом с индикацией срабатывания, расцепителем напряжения или поворотной рукояткой для монтажа на дверь, данные аксессуары могут использоваться как для выключателя PKZM0, так и для выключателя PKZM4
- Все диапазоны настроек испытаны на короткое замыкание с током до 50 кА (400 В)
— Необходимость в расчётах короткого замыкания и наличие плавких предохранителей отсутствует - Общие и полнофункциональные аксессуары для всех размеров
— Позволяет сэкономить в проектной деятельности и на содержании складских запасов - Аксессуары (вспомогательные контакты и независимые расцепители) устанавливаются без использования инструментов
— Уменьшает время, необходимое для монтажа - Электрически и механически совместим с контакторами серии DIL
— Одинаковые габариты в диапазоне от 0,1 до 32 А (PKZM0), от 16 до 65 А (PKZM4) - Все общепризнанные международные сертификаты
— Является общей инженерной основой для различных применений
Варианты исполнения PKZM0
| Выключатель автоматический защиты двигателя 0,4А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружин | PKZM0-0,4 | 229830 |
| Автоматический выключатель защиты двигателя 0,4А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружин | PKZM0-0,4 | 229671 |
| Выключатель автоматический для защиты двигателя 0.4А 3П отключающая способность 150кА диапазон уставки 0.25-0.4А, | PKZM0-0,4 | 72732 |
| Выключатель автоматический защиты двигателя 0,63А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружи | PKZM0-0,63 | 229672 |
| Выключатель автоматический защиты двигателя 1,6А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружин | PKZM0-1,6 | 229674 |
| Выключатель автоматический для защиты двигателя 2.5А 3П отключающая способность 150кА диапазон уставки 1.6-2.5А | PKZM0-2,5 | 72736 |
| Выключатель автоматический для защиты двигателя 0.63А 3П отключающая способность 150кА диапазон уставки 0.4-0.63А | PKZM0-0,6 | 72733 |
| Выключатель автоматический для защиты двигателя 0.16А 3П отключающая способность 150кА диапазон уставки 0.1-0.16А | PKZM0-0,1 | 72730 |
| Выключатель автоматический для защиты двигателя 25А 3П отключающая способность 50кА диапазон уставки 20-25А | PKZM0-25 | 46989 |
| Выключатель автоматический для защиты двигателя 20А 3П отключающая способность 50кА диапазон уставки 16-20А | PKZM0-20 | 46988 |
| Выключатель автоматический защиты двигателя 6.3А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружин | PKZM0-6,3 | 229677 |
| Автоматический выключатель защиты двигателя 2,5А, 3 полюса, откл.способность 150кА, диапазон уставки 10…16А, пружинные Заж | PKZM0-2,5 | 229675 |
| Выключатель автоматический защиты двигателя 10А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружинн | PKZM0-10 | 229678 |
| Автоматический выключатель защиты двигателя 10А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружинн | PKZM0-10 | 229837 |
| Выключатель автоматический для защиты двигателя 10А 3П отключающая способность 150кА диапазон уставки 6.3-10А | PKZM0-10 | 72739 |
| Выключатель автоматический для защиты двигателя 4А 3П отключающая способность 150кА диапазон уставки 2.5-4А | PKZM0-4 | 72737 |
| Выключатель автоматический для защиты двигателя 1А 3П отключающая способность 150кА диапазон уставки 0.63-1А | PKZM0-1 | 72734 |
| Выключатель автоматический защиты двигателя 16А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружинн | PKZM0-16 | 229679 |
| Выключатель автоматический защиты двигателя 16А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружинн | PKZM0-16 | 229838 |
| Автоматический выключатель защиты двигателя 4А, 3 полюса, откл.способность 150кА, диапазон уставки 10…16А, пружинные Зажим | PKZM0-4 | 229676 |
| Выключатель автоматический для защиты двигателя 16А 3П отключающая способность 50кА диапазон уставки 10-16А, PKZM0-16 | PKZM0-16 | 46938 |
| Выключатель автоматический для защиты двигателя PKZM0-16-T 88917 | PKZM0-16-T | 88917 |
| Выключатель автоматический для защиты двигателя PKZM0-4-T 88914 | PKZM0-4-T | 88914 |
| Выключатель автоматический для защиты двигателя PKZM0-2.5-SC 229834 | PKZM0-2.5-SC | 229834 |
| Выключатель автоматический для защиты двигателя PKZM0-6.3-SC 229836 | PKZM0-6.3-SC | 229836 |
| Выключатель автоматический для защиты двигателя PKZM0-4-SC 229835 | PKZM0-4-SC | 229835 |
| Автомат защиты трансформатора, 1,6А | PKZM0-1,6-T | 88912 |
| Выключатель автоматический для защиты двигателя PKZM0-1.6-SC 229833 | PKZM0-1.6-SC | 229833 |
| Автомат защиты трансформатора 2.5А | PKZM0-2,5-T | 88913 |
| Автомат защиты трансформатора, 10А | PKZM0-10-T | 88916 |
| Автомат защиты трансформатора, 20А | PKZM0-20-T | 88918 |
| Автомат защиты трансформатора, 25А | PKZM0-25-T | 278493 |
| Автомат защиты трансформатора, 1А | PKZM0-1-T | 88911 |
| Автомат защиты трансформатора, 12А | PKZM0-12-T | 278492 |
| Корпус изолированный IP55 красно-желтая поворотная ручка для PKZM0, CI- | PKZ0-GRM | 260104 |
| Автоматический выключатель защиты двигателя, 0.63А, с доп контактами 1НО+1НЗ, | PKZM0-0,63/NHI11 | 39431 |
| Автоматический выключатель защиты двигателя, 1.6А, с доп контактами 1НО+1НЗ, | PKZM0-1,6/NHI11 | 39428 |
| Автоматический выключатель защиты двигателя, 2.5А, с доп контактами 1НО+1НЗ | PKZM0-2,5/NHI11 | 39427 |
| Автоматический выключатель защиты двигателя, 1А, с доп контактами 1НО+1НЗ | PKZM0-1/NHI11 | 39429 |
| Автоматический выключатель защиты двигателя, 16А, с доп контактами 1НО+1НЗ | PKZM0-16/NHI11 | 39423 |
| Автоматический выключатель защиты двигателя, 10А, с доп контактами 1НО+1НЗ | PKZM0-10/NHI11 | 39424 |
| Автоматический выключатель защиты двигателя, 25А, с доп контактами 1НО+1НЗ | PKZM0-25/NHI11 | 39430 |
| Автоматический выключатель защиты двигателя, 4А, с доп контактами 1НО+1НЗ | PKZM0-4/NHI11 | 39426 |
| Выключатель автоматический для защиты двигателя 12А 3П 50кА 8-12А | PKZM0-12 | 278486 |
| Автоматический выключатель защиты двигателя 0,25А, 3 полюса, откл.способность 50кА, диапазон уставки 0,25…0,4А | PKZM01-0, | 278476 |
| Выключатель автоматический для защиты двигателя 1.6А 3П отключающая способность 150кА диапазон уставки 1-1.6А | PKZM0-1,6 | 72735 |
| Выключатель автоматический для защиты двигателя32А 3П 50кА 25-32А | PKZM0-32 | 278489 |
| Выключатель автоматический для защиты двигателя 6.3А 3П отключающая способность 150кА диапазон уставки 4-6.3А | PKZM0-6,3 | 72738 |
| Выключатель автоматический для защиты двигателя 0.25А 3П отключающая способность 150кА диапазон уставки 0.16-0.25А | PKZM0-0,25 | 72731 |
| Выключатель автоматический защиты двигателя 0,25А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружи | PKZM0-0,25 | 229829 |
| Выключатель автоматический защиты двигателя 0,25А, 3 полюса, отключающая способность 150кА, диапазон уставки 10…16А, пружи | PKZM0-0,25 | 229670 |
