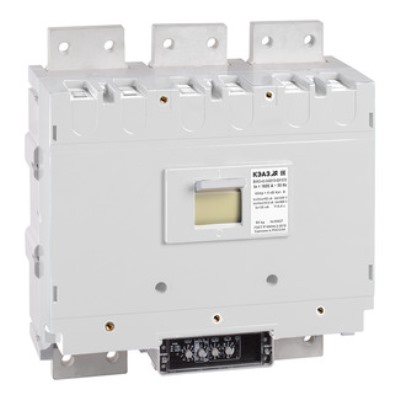

Выключатели ВА55-41 с ПКС до 85 кА и широкой линейкой номинальных токов (250, 400, 630, 1000, 1600, 2000) предназначены для защиты электрических цепей переменного тока с частотой 50/60 Гц, напряжением до 690 В, от перегрузок и коротких замыканий, проведения тока в номинальном режиме для нечастых оперативных включений и отключений (до 6 в час) указанных цепей, а также нечастых прямых пусков асинхронных двигателей.
Выключатели ВА55-41 — селективные (категория В).
Преимущества:
- микропроцессорный расцепитель с возможностью регулировки широкого диапазона уставок;
- высокая сейсмостойкость до 9 баллов по MSK-64;
- выдвижное и стационарное исполнение ВА55-41 с ручным приводом, ручным дистанционным и электромагнитным приводом, а так же исполнение с задним присоединением;
- вспомогательные контакты (ВК);
- вспомогательные контакты сигнализации (ВКС);
- независимый расцепитель (HP).
- дополнительные устройства и аксессуары обеспечивают удобство и безопасность эксплуатации выключателей:
— комплекты зажимов;
— дополнительная рукоятка; - ручной поворотный привод, ручной дистанционный поворотный привод.
- монтаж вертикально или поворот вправо/влево на 90°;
- температура эксплуатации от -50°С до +55°С;
- покрытие выводов выключателя серебром, что уменьшает переходные сопротивления.
Обозначение:
ВА55 -Х1-Х2Х3Х4Х5Х6— Х7…А-690АС-Х8-Х9-Х10-Х11-КЭАЗ
| Часть наименования | Расшифровка |
| ВА55 | ВА55 – селективный (категория В) |
| X1 | Условное обозначение номинального тока: 41 – 250 А, 400 А, 630 А, 1000А; 43 – 1600А, 2000А |
| X2 | 3 – число полюсов |
| X3 | 3 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий, однофазных коротких замыканий и тока включения 4 – с полупроводниковым расцепителем для защиты от перегрузок, коротких замыканий и тока включения |
| X4 | Двухзначное число. Условное обозначение дополнительных сборочных единиц:Условное обозначениеКоличество вспомогательных контактов (свободных)Количество дополнительных вспомогательных контактов (свободных)Независимый расцепительСигнальный контактзамыкающихразмыкающихзамыкающихразмыкающихс ручным приводомс электромагнитным приводом00–––––––1122122––1812122+–45––––––+4622122–+4712122++51221––––52121––+– |
| X5 | Вид привода в сочетании со способом установки: 1 – ручной привод, стационарное исполнение; 3 – электромагнитный привод, стационарное исполнение; 5 – ручной дистанционный привод, выдвижное исполнение; 7 – электромагнитный привод, выдвижное исполнение. |
| X6 | Дополнительные механизмы: 0 – отсутствуют; 6 – скоба для блокировки выключателя стационарного исполнения с ручным приводом в положении «отключено» |
| X7…A | Номинальный ток в амперах: 250 А; 400 А; 630 А; 1000А; 1600А; 2000А |
| 690АС | Номинальное напряжение выключателя переменного тока |
| Х8… | Параметры независимого расцепителя (при его наличии): номинальное напряжение и род тока независимого расцепителя (НР230АС/220DC; НР400АС) |
| Х9… | Параметры привода электромагнитного (при его наличии): номинальное напряжение и род тока электромагнитного привода (ПЭ230АС; ПЭ400АС) |
| X10… | Климатическое исполнение: УХЛЗ; |
| X11… | Вид приемки и условия поставки: Э — при поставке на экспорт; при отсутствии – приемка ОТК |
| КЭАЗ | Торговая марка. |
Варианты исполнения Автоматических выключателей ВА55-41
108238| ВА55-41-340010-1000А-690AC-УХЛ3
108180| ВА55-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108178| ВА55-41-344710-1000А-690AC-НР230AC/220DC-УХЛ3
108214| ВА55-41-334710-1000А-690AC-НР230AC/220DC-УХЛ3
108228| ВА55-41-334730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
147744| ВА55-41-340010-630А-690AC-УХЛ3
108209| ВА55-41-330010-1000А-690AC-УХЛ3
108163| ВА55-41-334770-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108242| ВА55-41-341810-1000А-690AC-НР230AC/220DC-УХЛ3
147745| ВА55-41-344730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108237| ВА55-41-344770-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
220430| ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3
220450| ВА55-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
113568| ВА55-41-334650-1000А-690AC-УХЛ3
108288| ВА55-41-341150-1000А-690AC-УХЛ3
108236| ВА55-41-344750-1000А-690AC-НР230AC/220DC-УХЛ3
108199| ВА55-41-334750-1000А-690AC-НР230AC/220DC-УХЛ3
108193| ВА55-41-340050-1000А-690AC-УХЛ3
256509| ВА55-41-334710-250А-690AC-НР400AC-УХЛ3-Э(техпредписание)
243603| ВА55-41-341130-1000А-690AC-ПЭ230AC-УХЛ3 (Заднее присоединение)
230604| ВА55-41-331850-1000А-690AC-НР230AC/220DC-УХЛ3
220458| ВА55-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
229444| ВА55-41-331150-1000А-690AC-УХЛ3
230538| ВА55-41-340050-400А-690AC-УХЛ3
239492| ВА55-41-344770-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
234253| ВА55-41-334750-250А-690AC-НР230AC/220DC-УХЛ3
220459| ВА55-41-331130-1000А-690AC-ПЭ230AC-УХЛ3 (Заднее присоединение)
232948| ВА55-41-344650-630А-690AC-УХЛ3
231102| ВА55-41-344750-630А-690AC-НР230AC/220DC-УХЛ3
230600| ВА55-41-331850-630А-690AC-НР230AC/220DC-УХЛ3
250908| ВА55-41-334730-1000А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
230537| ВА55-41-340050-250А-690AC-УХЛ3
234254| ВА55-41-334750-400А-690AC-НР230AC/220DC-УХЛ3
229445| ВА55-41-331150-630А-690AC-УХЛ3
226158| ВА55-41-340050-630А-690AC-УХЛ3
222693| ВА55-41-334650-630А-690AC-УХЛ3
221872| ВА55-41-334750-630А-690AC-НР230AC/220DC-УХЛ3
140269| ВА55-41-330050-1000А-690AC-УХЛ3
112957| ВА55-41-341850-1000А-690AC-НР230AC/220DC-УХЛ3
241642| ВА55-41-344630-400А-690AC-ПЭ230AC-УХЛ3
228252| ВА55-41-344730-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
286128| ВА55-41-344730-630А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3 (Заднее присоединение)
271959| ВА55-41-344730-1000А-690AC-НР400AC-ПЭ230AC-УХЛ3
253028| ВА55-41-335230-1000А-690AC-НР400AC-ПЭ230AC-УХЛ3
242182| ВА55-41-344730-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
234776| ВА55-41-341850-1000А-690AC-НР400AC-УХЛ3
283112| ВА55-41-344770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
240831| ВА55-41-334630-1000А-690AC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220460| ВА55-41-334730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
234604| ВА55-41-330050-630А-690AC-УХЛ3
234942| ВА55-41-334650-400А-690AC-УХЛ3
223176| ВА55-41-330010-1000А-690AC-УХЛ3 (З/П1-3-5 П/П2-4-6 ) (техпредписание)
236744| ВА55-41-345230-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
285383| ВА55-41-300010-1000А-690AC-УХЛ3 (техпредписание)
268551| ВА55-41-334770-250А-690AC-НР400AC-ПЭ230AC-УХЛ3
241806| ВА55-41-331150-250А-690AC-УХЛ3
239541| ВА55-41-341850-630А-690AC-НР400AC-УХЛ3
224890| ВА55-41-341870-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
266468| ВА55-41-344770-250А-690AC-НР400AC-ПЭ230AC-УХЛ3
257143| ВА55-41-344670-1000А-690AC-ПЭ230AC-УХЛ3
250991| ВА55-41-335170-630А-690AC-ПЭ230AC-УХЛ3
240790| ВА55-41-344770-250А-690AC-НР400AC-ПЭ400AC-УХЛ3
234252| ВА55-41-334770-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
276718| ВА55-41-341870-1000А-690AC-НР400АС-ПЭ400АС-УХЛ3
231941| ВА55-41-334770-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
220437| ВА55-41-344770-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
112685| ВА55-41-334670-1000А-690AC-ПЭ230AC-УХЛ3
108291| ВА55-41-341170-1000А-690AC-ПЭ230AC-УХЛ3
108249| ВА55-41-335170-1000А-690AC-ПЭ230AC-УХЛ3
108248| ВА55-41-345170-1000А-690AC-ПЭ230AC-УХЛ3
291496| ВА55-41-331170-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
269295| ВА55-41-344650-1000А-690AC-УХЛ3
219162| ВА55-41-334770-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
268542| ВА55-41-334770-630А-690AC-НР400AC-ПЭ230AC-УХЛ3
108246| ВА55-41-331870-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108169| ВА55-41-331170-1000А-690AC-ПЭ230AC-УХЛ3
234940| ВА55-41-334650-250А-690AC-УХЛ3
108245| ВА55-41-341870-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
268550| ВА55-41-334770-400А-690AC-НР400AC-ПЭ230AC-УХЛ3
275699| ВА55-41-331870-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
271797| ВА55-41-331850-400А-690AC-НР230AC/220DC-УХЛ3
245793| ВА55-41-334730-400А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
240967| ВА55-41-344750-400А-690AC-НР400AC-УХЛ3
285358| ВА55-41-304770-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (техпредписание)
240966| ВА55-41-344750-250А-690AC-НР400AC-УХЛ3
239538| ВА55-41-341850-400А-690AC-НР400AC-УХЛ3
239232| ВА55-41-344750-400А-690AC-НР230AC/220DC-УХЛ3
236020| ВА55-41-330050-250А-690AC-УХЛ3
235208| ВА55-41-335150-1000А-690AC-УХЛ3
285155| ВА55-41-304770-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (техпредписание)
141310| ВА55-41-341830-1000А-690AC-НР400AC-ПЭ230AC-УХЛ3
276734| ВА55-41-331850-250А-690AC-НР230AC/220DC-УХЛ3
220455| ВА55-41-341830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
108233| ВА55-41-341130-1000А-690AC-ПЭ400AC-УХЛ3
240939| ВА55-41-334730-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
258651| ВА55-41-341130-250А-690AC-ПЭ230AC-УХЛ3
229323| ВА55-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (РП 10-22 ) (техпредписание)
239591| ВА55-41-334610-1000А-690AC-УХЛ3
220375| ВА55-41-334716-630А-690AC-НР400AC-УХЛ3
230738| ВА55-41-341816-1000А-690AC-НР400AC-УХЛ3
228118| ВА55-41-334710-250А-690AC-НР230AC/220DC-УХЛ3
228117| ВА55-41-344710-250А-690AC-НР230AC/220DC-УХЛ3
228116| ВА55-41-340010-250А-690AC-УХЛ3 (техпредписание)
221253| ВА55-41-330016-630А-690AC-УХЛ3
220461| ВА55-41-344710-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
256748| ВА55-41-334616-1000А-690AC-УХЛ3
257977| ВА55-41-335110-400А-690AC-УХЛ3
220457| ВА55-41-331110-1000А-690AC-УХЛ3 (Заднее присоединение)
220454| ВА55-41-340016-1000А-690AC-УХЛ3 (Заднее присоединение)
220453| ВА55-41-341810-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220452| ВА55-41-334710-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220451| ВА55-41-340010-1000А-690AC-УХЛ3 (Заднее присоединение)
220442| ВА55-41-340016-630А-690AC-УХЛ3 (Заднее присоединение)
147266| ВА55-41-345210-1000А-690AC-НР230AC/220DC-УХЛ3
243641| ВА55-41-331810-1000А-690AC-НР400AC-УХЛ3
257845| ВА55-41-335216-630А-690AC-НР400AC-УХЛ3
232802| ВА55-41-341130-630А-690AC-ПЭ230AC-УХЛ3
272594| ВА55-41-344716-1000А-690AC-НР230AC/220DC-УХЛ3
272358| ВА55-41-334716-630А-690AC-НР230AC/220DC-УХЛ3
268514| ВА55-41-344710-250А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
258732| ВА55-41-330010-250А-690AC-УХЛ3
258729| ВА55-41-330010-400А-690AC-УХЛ3
244987| ВА55-41-330010-250А-690AC-УХЛ3 (Заднее присоединение)
220432| ВА55-41-340016-630А-690AC-УХЛ3
292166| ВА55-41-330016-400А-690AC-УХЛ3
257169| ВА55-41-330016-250А-690AC-УХЛ3
256208| ВА55-41-335210-630А-690AC-НР230AC/220DC-УХЛ3
255469| ВА55-41-344710-630А-690AC-НР400AC-УХЛ3
253239| ВА55-41-335210-1000А-690AC-НР400AC-УХЛ3
252947| ВА55-41-344716-400А-690AC-НР230AC/220DC-УХЛ3
248426| ВА55-41-344510-1000А-690AC-УХЛ3
239588| ВА55-41-331810-1000А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220456| ВА55-41-330010-1000А-690AC-УХЛ3 (Заднее присоединение)
244988| ВА55-41-330010-400А-690AC-УХЛ3 (Заднее присоединение)
248220| ВА55-41-341810-400А-690AC-НР230AC/220DC-УХЛ3
108149| ВА55-41-344710-1000А-690AC-НР400AC-УХЛ3
220440| ВА55-41-334710-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
228120| ВА55-41-344710-400А-690AC-НР230AC/220DC-УХЛ3
228119| ВА55-41-340010-400А-690AC-УХЛ3 (техпредписание)
220449| ВА55-41-344710-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
220444| ВА55-41-330010-630А-690AC-УХЛ3 (Заднее присоединение)
220441| ВА55-41-341810-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
258804| ВА55-41-341110-250А-690AC-УХЛ3
228121| ВА55-41-334710-400А-690AC-НР230AC/220DC-УХЛ3
239592| ВА55-41-341110-630А-690AC-УХЛ3
235995| ВА55-41-331810-400А-690AC-НР230AC/220DC-УХЛ3
220435| ВА55-41-331110-630А-690AC-УХЛ3
220434| ВА55-41-330010-630А-690AC-УХЛ3
220431| ВА55-41-341810-630А-690AC-НР230AC/220DC-УХЛ3
147743| ВА55-41-344710-630А-690AC-НР230AC/220DC-УХЛ3
220439| ВА55-41-340010-630А-690AC-УХЛ3 (Заднее присоединение)
255470| ВА55-41-344710-250А-690AC-НР400AC-УХЛ3
258805| ВА55-41-341110-400А-690AC-УХЛ3
220445| ВА55-41-331110-630А-690AC-УХЛ3 (Заднее присоединение)
108221| ВА55-41-335110-1000А-690AC-УХЛ3
257843| ВА55-41-335216-1000А-690AC-НР400AC-УХЛ3
239589| ВА55-41-331810-630А-690AC-НР230AC/220DC-УХЛ3
108172| ВА55-41-331810-1000А-690AC-НР230AC/220DC-УХЛ3
118272| ВА55-41-340016-1000А-690AC-УХЛ3
108280| ВА55-41-344610-1000А-690AC-УХЛ3
108240| ВА55-41-341110-1000А-690AC-УХЛ3
108224| ВА55-41-335210-1000А-690AC-НР230AC/220DC-УХЛ3
108217| ВА55-41-334710-1000А-690AC-НР400AC-УХЛ3
268669| ВА55-41-344710-400А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
108212| ВА55-41-331110-1000А-690AC-УХЛ3
137263| ВА55-41-330016-1000А-690AC-УХЛ3
239590| ВА55-41-331810-630А-690AC-НР230AC/220DC-УХЛ3 (Заднее присоединение)
108142| ВА55-41-341810-1000А-690AC-НР400AC-УХЛ3
108121| ВА55-41-345110-1000А-690AC-УХЛ3
291982| ВА55-41-344710-250А-690AC-НР400AC-УХЛ3 (Заднее присоединение)
287278| ВА55-41-334610-400А-690AC-УХЛ3
285902| ВА55-41-331110-400А-690AC-УХЛ3
140534| ВА55-41-341830-1000А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
237920| ВА55-41-341810-250А-690AC-НР230AC/220DC-УХЛ3
217109| ВА55-41-334730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
220448| ВА55-41-334730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220447| ВА55-41-331130-630А-690AC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220446| ВА55-41-331830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220443| ВА55-41-341830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220438| ВА55-41-344730-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 (Заднее присоединение)
220436| ВА55-41-331830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
220433| ВА55-41-341830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
288181| ВА55-41-334630-630А-690AC-ПЭ230AC-УХЛ3
233591| ВА55-41-344730-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
233469| ВА55-41-344710-1000А-690AC-НР230AC/220DC-УХЛ3 (З/П 1-3-5, П/П 2-4-6) (техпредписание)
108231| ВА55-41-335130-1000А-690AC-ПЭ230AC-УХЛ3
108247| ВА55-41-345130-1000А-690AC-ПЭ230AC-УХЛ3
230747| ВА55-41-341816-630А-690AC-НР400AC-УХЛ3
140341| ВА55-41-334730-1000А-690AC-НР400AC-ПЭ230AC-УХЛ3
120678| ВА55-41-334630-1000А-690AC-ПЭ230AC-УХЛ3
108289| ВА55-41-344730-1000А-690AC-НР400AC-ПЭ400AC-УХЛ3
108275| ВА55-41-344630-1000А-690AC-ПЭ230AC-УХЛ3
108264| ВА55-41-341130-1000А-690AC-ПЭ230AC-УХЛ3
108244| ВА55-41-341830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
258652| ВА55-41-341130-400А-690AC-ПЭ230AC-УХЛ3
108232| ВА55-41-334730-1000А-690AC-НР400AC-ПЭ400AC-УХЛ3
265173| ВА55-41-334716-1000А-690AC-НР230AC/220DC-УХЛ3
108227| ВА55-41-331830-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
108226| ВА55-41-331130-1000А-690AC-ПЭ230AC-УХЛ3
108141| ВА55-41-341830-1000А-690AC-НР400AC-ПЭ400AC-УХЛ3
108136| ВА55-41-344730-1000А-690AC-НР230AC/220DC-ПЭ400AC-УХЛ3
290765| ВА55-41-331830-400А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
266044| ВА55-41-331830-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
258803| ВА55-41-334730-250А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3
217081| ВА55-41-331130-630А-690AC-ПЭ230AC-УХЛ3
