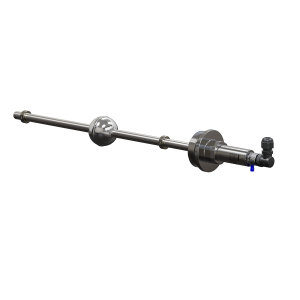

Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU). Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Особенности:
- Цифровой интерфейс RS-485 (Modbus RTU).
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+ 125 °C.
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
- Срок службы – 10 лет.
- Возможно специальное исполнение по запросу заказчика.
Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS
Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).
Применение датчиков уровня ОВЕН ПДУ-RS
Уровнемеры ПДУ-RS предназначены для измерения уровня жидкости (воды, масла, молочных продуктов, соков, вино-водочных напитков) в различных резервуарах. Датчики устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
Протокол Modbus RTU позволяет передавать данные по сети RS-485 и подключать его напрямую к контроллерам, облачным сервисам и другим системам управления. Использование поплавковых датчиков ПДУ-RS значительно упрощает и удешевляет пуско-наладочные работы ввиду освобождения части аналоговых входов применяемых в системе контроллеров и модулей.
Технические характеристики Уровнемеры ОВЕН ПДУ-RS
| Наименование параметра | Значение |
| Характеристики питания | |
| Напряжение питания постоянного тока | 10…42 В |
| Потребляемая мощность, не более | 0,35 ВА |
| Выходной сигнал | RS-485 |
| Время установления рабочего режима (предварительный прогрев): | |
| — после включения напряжения питания, не более | 10 мин |
| — после кратковременного (не более 5 с) пропадания напряжения питания, не более | 10 с |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250…4 000 мм(в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Интерфейс RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Время установления выходного сигнала после изменения входного сигнала, не более | 0,5 с |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток)и AISI 316L (поплавок) |
| Степень защиты корпуса по ГОСТ 14254 | IP65 |
| Максимальный диаметр отверстия кабельного ввода | 8,5 мм |
Условия эксплуатации:
- Температура окружающей среды: -40…+85 °С.
- Температура контролируемой среды: -60…+125 °С.
- Давление контролируемой среды:
- не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;
- не более 1 МПа – для датчиков с присоединением CLAMP.
- Плотность контролируемой среды – не менее 0,65 г/см3.
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
Модификации
Для ПДУ-RS с присоединением G2
ОВЕН ПДУ-RS с присоединением типа CLAMP в соответствии с DIN 32676
Для ПДУ-RS с фланцевым присоединением в соответствии с ГОСТ 33259-2015
Варианты исполнения Уровнемеры ОВЕН ПДУ-RS
| ПДУ-RS.2500.5.СL100 Преобразование до 2500 мм с дискретностью 5 мм | ПДУ-RS.2250.10.СL65 Преобразование до 2250 мм с дискретностью 10 мм |
| ПДУ-RS.2500.5.СL65 Преобразование до 2500 мм с дискретностью 5 мм | ПДУ-RS.2250.10.СL100 Преобразование до 2250 мм с дискретностью 10 мм |
| ПДУ-RS.2500.5.СL80 Преобразование до 2500 мм с дискретностью 5 мм | ПДУ-RS.2250.10 Преобразование до 2250 мм с дискретностью 10 мм |
| ПДУ-RS.3750.5.СL80 Преобразование до 3750 мм с дискретностью 5 мм | ПДУ-RS.3000.10.СL80 Преобразование до 3000 мм с дискретностью 10 мм |
| ПДУ-RS.3750.5.СL100 Преобразование до 3750 мм с дискретностью 5 мм | ПДУ-RS.3000.10 Преобразование до 3000 мм с дискретностью 10 мм |
| ПДУ-RS.3750.5.СL65 Преобразование до 3750 мм с дискретностью 5 мм | ПДУ-RS.3000.10.СL65 Преобразование до 3000 мм с дискретностью 10 мм |
| ПДУ-RS.750.5.СL65 Преобразование до 750 мм с дискретностью 5 мм | ПДУ-RS.3000.10.СL100 Преобразование до 3000 мм с дискретностью 10 мм |
| ПДУ-RS.750.5.СL100 Преобразование до 750 мм с дискретностью 5 мм | ПДУ-RS.250.5 Преобразование до 250 мм с дискретностью 5 мм |
| ПДУ-RS.750.5.СL80 Преобразование до 750 мм с дискретностью 5 мм | ПДУ-RS.2750.5.СL65 Преобразование до 2750 мм с дискретностью 5 мм |
| ПДУ-RS.2000.5.СL65 Преобразование до 2000 мм с дискретностью 5 мм | ПДУ-RS.1500.5 Преобразование до 1500 мм с дискретностью 5 мм |
| ПДУ-RS.3250.5.СL100 Преобразование до 3250 мм с дискретностью 5 мм | ПДУ-RS.2750.5.СL100 Преобразование до 2750 мм с дискретностью 5 мм |
| ПДУ-RS.2000.5.СL100 Преобразование до 2000 мм с дискретностью 5 мм | ПДУ-RS.2750.5.СL80 Преобразование до 2750 мм с дискретностью 5 мм |
| ПДУ-RS.2000.5.СL80 Преобразование до 2000 мм с дискретностью 5 мм | ПДУ-RS.2750.5 Преобразование до 2750 мм с дискретностью 5 мм |
| ПДУ-RS.1500.5.СL100 Преобразование до 1500 мм с дискретностью 5 мм | ПДУ-RS.4000.5 Преобразование до 4000 мм с дискретностью 5 мм |
| ПДУ-RS.3250.5.СL65 Преобразование до 3250 мм с дискретностью 5 мм | ПДУ-RS.1250.10.СL65 Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-RS.3250.5.СL80 Преобразование до 3250 мм с дискретностью 5 мм | ПДУ-RS.1250.10.СL100 Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-RS.1500.5.СL65 Преобразование до 1500 мм с дискретностью 5 мм | ПДУ-RS.1250.10.СL80 Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-RS.1500.5.СL80 Преобразование до 1500 мм с дискретностью 5 мм | ПДУ-RS.1250.10 Преобразование до 1250 мм с дискретностью 10 мм |
| ПДУ-RS.4000.5.СL100 Преобразование до 4000 мм с дискретностью 5 мм | ПДУ-RS.2500.10.СL80 Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-RS.4000.5.СL65 Преобразование до 4000 мм с дискретностью 5 мм | ПДУ-RS.2500.10 Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-RS.4000.5.СL80 Преобразование до 4000 мм с дискретностью 5 мм | ПДУ-RS.2500.10.СL65 Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-RS.1000.5.СL65 Преобразование до 1000 мм с дискретностью 10 мм | ПДУ-RS.2500.10.СL100 Преобразование до 2500 мм с дискретностью 10 мм |
| ПДУ-RS.1000.5.СL80 Преобразование до 1000 мм с дискретностью 10 мм | ПДУ-RS.3750.10.СL65 Преобразование до 3750 мм с дискретностью 10 мм |
| ПДУ-RS.1000.5.СL100 Преобразование до 1000 мм с дискретностью 10 мм | ПДУ-RS.3750.10.СL100 Преобразование до 3750 мм с дискретностью 10 мм |
| ПДУ-RS.2250.5.СL100 Преобразование до 2250 мм с дискретностью 5 мм | ПДУ-RS.3750.10.СL80 Преобразование до 3750 мм с дискретностью 10 мм |
| ПДУ-RS.2250.5.СL65 Преобразование до 2250 мм с дискретностью 5 мм | ПДУ-RS.3750.10 Преобразование до 3750 мм с дискретностью 10 мм |
| ПДУ-RS.2250.5.СL80 Преобразование до 2250 мм с дискретностью 5 мм | ПДУ-RS.1000.5 Преобразование до 1000 мм с дискретностью 5 мм |
| ПДУ-RS.3500.5.СL100 Преобразование до 3500 мм с дискретностью 5 мм | ПДУ-RS.2250.5 Преобразование до 2250 мм с дискретностью 5 мм |
| ПДУ-RS.3500.5.СL65 Преобразование до 3500 мм с дискретностью 5 мм | ПДУ-RS.3500.5 Преобразование до 3500 мм с дискретностью 5 мм |
| ПДУ-RS.3500.5.СL80 Преобразование до 3500 мм с дискретностью 5 мм | ПДУ-RS.750.10.СL65 Преобразование до 750 мм с дискретностью 10 мм |
| ПДУ-RS.500.5.СL80 Преобразование до 500 мм с дискретностью 5 мм | ПДУ-RS.750.10.СL100 Преобразование до 750 мм с дискретностью 10 мм |
| ПДУ-RS.500.5.СL100 Преобразование до 500 мм с дискретностью 5 мм | ПДУ-RS.750.10.СL80 Преобразование до 750 мм с дискретностью 10 мм |
| ПДУ-RS.500.5.СL65 Преобразование до 500 мм с дискретностью 5 мм | ПДУ-RS.750.10 Преобразование до 750 мм с дискретностью 10 мм |
| ПДУ-RS.1750.5.СL100 Преобразование до 1750 мм с дискретностью 5 мм | ПДУ-RS.2000.10 Преобразование до 2000 мм с дискретностью 10 мм |
| ПДУ-RS.1750.5.СL65 Преобразование до 1750 мм с дискретностью 5 мм | ПДУ-RS.2000.10.СL65 Преобразование до 2000 мм с дискретностью 10 мм |
| ПДУ-RS.1750.5.СL80 Преобразование до 1750 мм с дискретностью 5 мм | ПДУ-RS.2000.10.СL100 Преобразование до 2000 мм с дискретностью 10 мм |
| ПДУ-RS.3000.5.СL100 Преобразование до 3000 мм с дискретностью 5 мм | ПДУ-RS.2000.10.СL80 Преобразование до 2000 мм с дискретностью 10 мм |
| ПДУ-RS.3000.5.СL65 Преобразование до 3000 мм с дискретностью 5 мм | ПДУ-RS.3250.10.СL65 Преобразование до 3250 мм с дискретностью 10 мм |
| ПДУ-RS.3000.5.СL80 Преобразование до 3000 мм с дискретностью 5 мм | ПДУ-RS.3250.10.СL100 Преобразование до 3250 мм с дискретностью 10 мм |
| ПДУ-RS.1250.5.СL100 Преобразование до 1250 мм с дискретностью 5 мм | ПДУ-RS.3250.10.СL80 Преобразование до 3250 мм с дискретностью 10 мм |
| ПДУ-RS.1250.5.СL65 Преобразование до 1250 мм с дискретностью 5 мм | ПДУ-RS.3250.10 Преобразование до 3250 мм с дискретностью 10 мм |
| ПДУ-RS.1250.5.СL80 Преобразование до 1250 мм с дискретностью 5 мм | ПДУ-RS.500.5 Преобразование до 500 мм с дискретностью 5 мм |
| ПДУ-RS.250.5.СL100 Преобразование до 250 мм с дискретностью 5 мм | ПДУ-RS.1750.5 Преобразование до 1750 мм с дискретностью 5 мм |
| ПДУ-RS.250.5.СL80 Преобразование до 250 мм с дискретностью 5 мм | ПДУ-RS.3000.5 Преобразование до 3000 мм с дискретностью 5 мм |
| ПДУ-RS.250.5.СL65 Преобразование до 250 мм с дискретностью 5 мм | ПДУ-RS.250.10.СL65 Преобразование до 250 мм с дискретностью 10 мм |
| ПДУ-RS.2500.5 Преобразование до 2500 мм с дискретностью 5 мм | ПДУ-RS.250.10.СL100 Преобразование до 250 мм с дискретностью 10 мм |
| ПДУ-RS.3750.5 Преобразование до 3750 мм с дискретностью 5 мм | ПДУ-RS.250.10.СL80 Преобразование до 250 мм с дискретностью 10 мм |
| ПДУ-RS.1000.10.СL80 Преобразование до 1000 мм с дискретностью 10 мм | ПДУ-RS.250.10 Преобразование до 250 мм с дискретностью 10 мм |
| ПДУ-RS.1750.10.СL80 Преобразование до 1750 мм с дискретностью 10 мм | ПДУ-RS.1500.10 Преобразование до 1500 мм с дискретностью 10 мм |
| ПДУ-RS.1750.10.СL65 Преобразование до 1750 мм с дискретностью 10 мм | ПДУ-RS.1500.10.СL65 Преобразование до 1500 мм с дискретностью 10 мм |
| ПДУ-RS.1750.10 Преобразование до 1750 мм с дискретностью 10 мм | ПДУ-RS.1500.10.СL100 Преобразование до 1500 мм с дискретностью 10 мм |
| ПДУ-RS.500.10.СL65 Преобразование до 500 мм с дискретностью 10 мм | ПДУ-RS.1500.10.СL80 Преобразование до 1500 мм с дискретностью 10 мм |
| ПДУ-RS.1750.10.СL100 Преобразование до 1750 мм с дискретностью 10 мм | ПДУ-RS.2750.10.СL65 Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-RS.500.10.СL100 Преобразование до 500 мм с дискретностью 10 мм | ПДУ-RS.2750.10.СL100 Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-RS.500.10 Преобразование до 500 мм с дискретностью 10 мм | ПДУ-RS.2750.10.СL80 Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-RS.500.10.СL80 Преобразование до 500 мм с дискретностью 10 мм | ПДУ-RS.2750.10 Преобразование до 2750 мм с дискретностью 10 мм |
| ПДУ-RS.3250.5 Преобразование до 3250 мм с дискретностью 5 мм | ПДУ-RS.4000.10.СL80 Преобразование до 4000 мм с дискретностью 10 мм |
| ПДУ-RS.2000.5 Преобразование до 2000 мм с дискретностью 5 мм | ПДУ-RS.4000.10 Преобразование до 4000 мм с дискретностью 10 мм |
| ПДУ-RS.3500.10.СL65 Преобразование до 3500 мм с дискретностью 10 мм | ПДУ-RS.4000.10.СL65 Преобразование до 4000 мм с дискретностью 10 мм |
| ПДУ-RS.3500.10.СL100 Преобразование до 3500 мм с дискретностью 10 мм | ПДУ-RS.4000.10.СL100 Преобразование до 4000 мм с дискретностью 10 мм |
| ПДУ-RS.750.5 Преобразование до 750 мм с дискретностью 5 мм | ПДУ-RS.1250.5 Преобразование до 1250 мм с дискретностью 5 мм |
| ПДУ-RS.2250.10.СL80 Преобразование до 2250 мм с дискретностью 10 мм | Б.П.7.G2.40.2 Бобышка прямая для датчика ПДУ-И с приварным штуцером резьбой G2 длиной 40 мм из стали AISI 304 |
| ПДУ-RS.3500.10.СL80 Преобразование до 3500 мм с дискретностью 10 мм | КОМПЛЕКТ СLАМР DN80 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN80. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение. |
| ПДУ-RS.3500.10 Преобразование до 3500 мм с дискретностью 10 мм | КОМПЛЕКТ СLАМР DN100 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN100. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение. |
| ПДУ-RS.1000.10 Преобразование до 1000 мм с дискретностью 10 мм | КОМПЛЕКТ СLАМР DN65 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN65. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение. |
| ПДУ-RS.1000.10.СL65 Преобразование до 1000 мм с дискретностью 10 мм | АС4-М |
| ПДУ-RS.1000.10.СL100 Преобразование до 1000 мм с дискретностью 10 мм |
