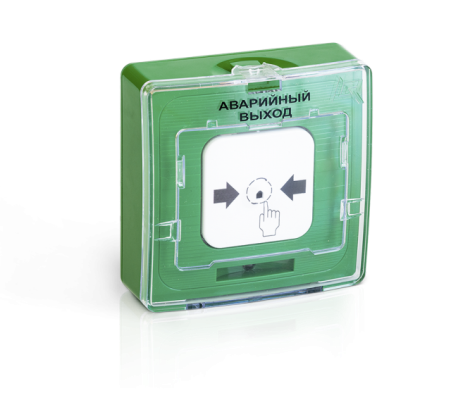

![удп 513-11 прот.r3 удп 513 11 прот.r3](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/09/УДП-513-11-прот.R3.png?resize=451%2C400)
УДП 513-11 прот.R3 — устройство дистанционного пуска адресное предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Характеристики УДП 513-11 прот.R3
Питание | от АЛС |
Усилие нажатия на кнопку, не менее | 25 Н |
Частота моргания светового индикатора в режиме “дежурное“ | 0,25 Гц |
Частота моргания светового индикатора в режиме “Нажатие кнопки” | 2 Гц |
Габаритные размеры модуля, не более | 88х85х46 мм |
Масса, не более | 150 г |
Степень защиты оболочки | IP31 |
Рабочий диапазон температур | от -40 до +55°С |
Средний срок службы, не менее | 10 лет |
Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.
Устройство дистанционного пуска электроконтактное адресное УДП 513-11 прот.R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.
Устройство дистанционного пуска адресное УДП 513-11 прот.R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.
Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.
Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.
Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.
Современный дизайн и простота использования.
Устройство дистанционного пуска УДП 513-11 прот.R3 выпускается в соответствии с ГОСТ Р 53325-2012:
- В жёлтом цвете — надписи, относящиеся к тушению пожара.
- В оранжевом цвете — надписи, относящиеся к дымоудалению.
- В зелёном — разблокировка путей эвакуации.
- В белом и синем цвете — надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.
